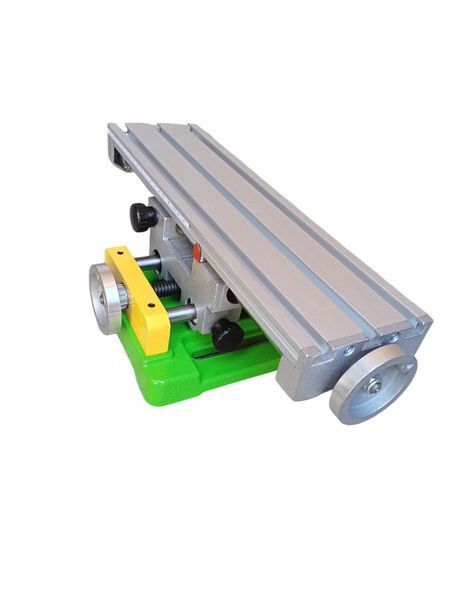

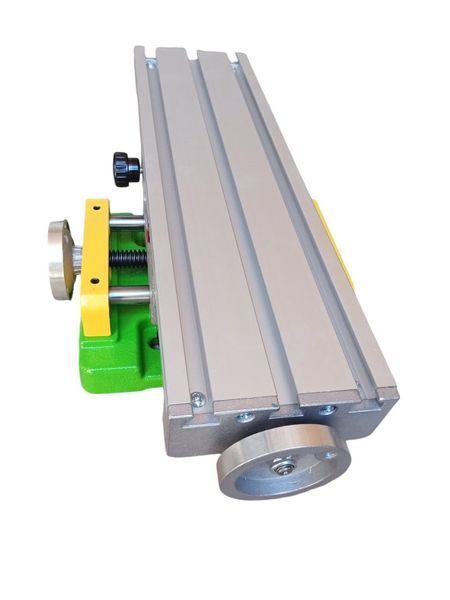

Стіл координатний хрестовинний призначений для встановлення та кріплення заготовок при виконанні фрезерних, розточувальних, свердлильних, розмічувальних та інших видів робіт, пов'язаних з поздовжнім та поперечним переміщенням заготовки.
Дана модель BG-6350 відрізняється від інших координатних столів торгової марки Beking в першу чергу конструкцією, адже навіть у порівнянні з молодшими моделями BG-6300 і BG-6330, цей стіл найбільш близький до промислового виконання.
На відміну від столів BG-6300 і BG-6330, дана модель BG-6350, має не одну напрямну, а по дві на кожен напрямок (вздовж і поперек), що робить її конструкцію стійкою до виникнення небажаних люфтів.
Регульована сполука «ластівчин хвіст» також сприяє цьому. Регулювання положення робочої поверхні відбувається шляхом обертання ходових гвинтів. На маховики нанесено міліметрову розмітку, ціна поділу якої становить 0,05 мм. При цьому один повний оберт маховика становить 3 мм.
Напрямні координатного столу діаметром 12 мм виготовлені із сталі. Максимальний хід поздовжньої подачі (вісь Х) становить 180 мм, а поперечної (вісь Y) – 50 мм.

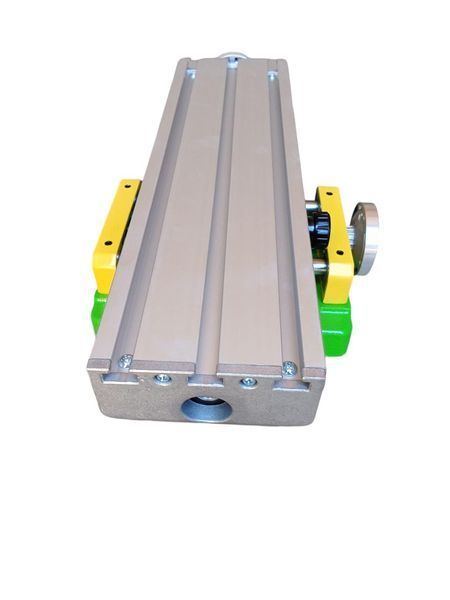

Робоча поверхня столу має три Т-подібні пази розмірами 12*6*5 мм, в які встановлюються елементи кріплення, що і фіксують заготівлю. Приємним доповненням конструкції є система фіксації робочої поверхні, яку можна скористатися після налаштування відповідного положення заготовки.

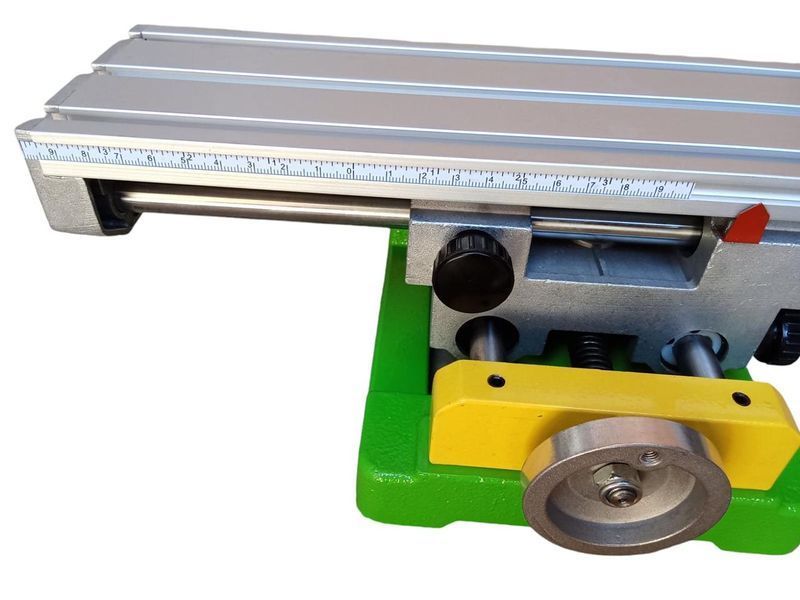

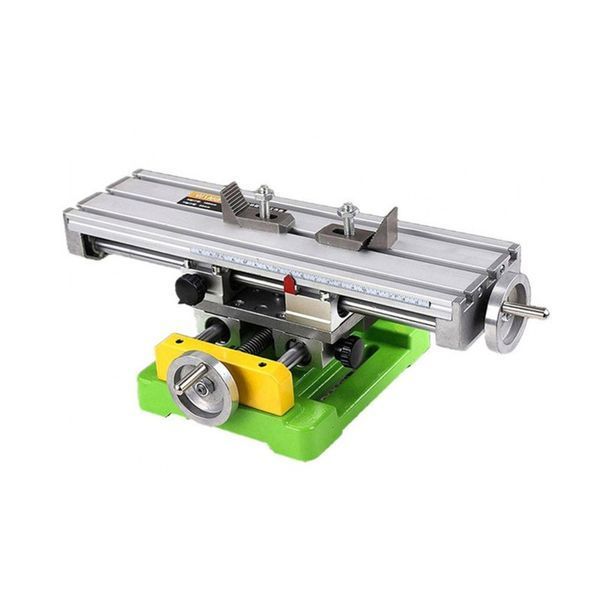

Координатний стіл оснащений рухомою міліметровою лінійкою з бігунком, що відстежує значення. З її використанням позиціонування заготівлі буде більш точним та швидким.

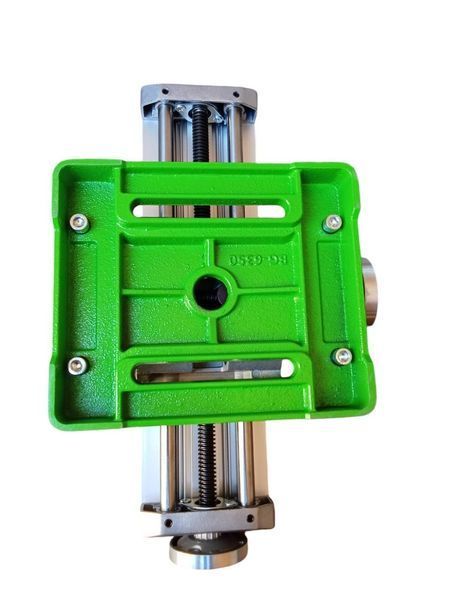

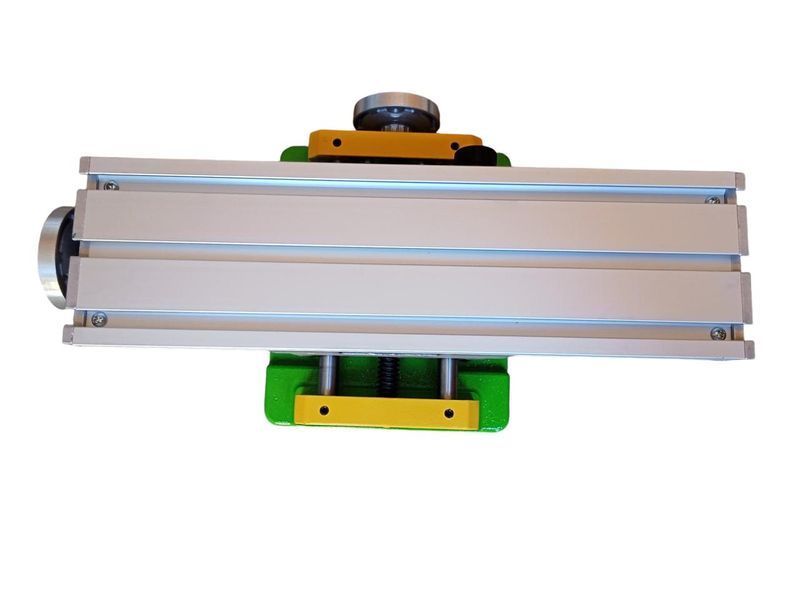

Зі всіх координатних столів даного виробника модель BG-6350 має найбільший розмір робочої поверхні (350*100 мм), виготовленої з алюмінію. Чавунна основа має 4 пази для кріплення координатного столу до основи свердлильного верстата або стійки. Майже всі деталі столу виготовлені із металу, що є гарантією міцності та надійності. Також у конструкцію були встановлені посилені, міцніші підшибники, виготовлені з металу.
Відмінні риси:
Стійка основа з анкерними прорізами дозволяє з легкістю кріпити стіл на будь-якій рівній поверхні або опорній плиті верстата.
Стіл виготовлений з алюмінію з фрезерованою робочою поверхнею
Конструктивно дана модель дозволяє встановити на стіл двигун і використовувати стіл як мініатюрний токарний верстат
Характеристика:

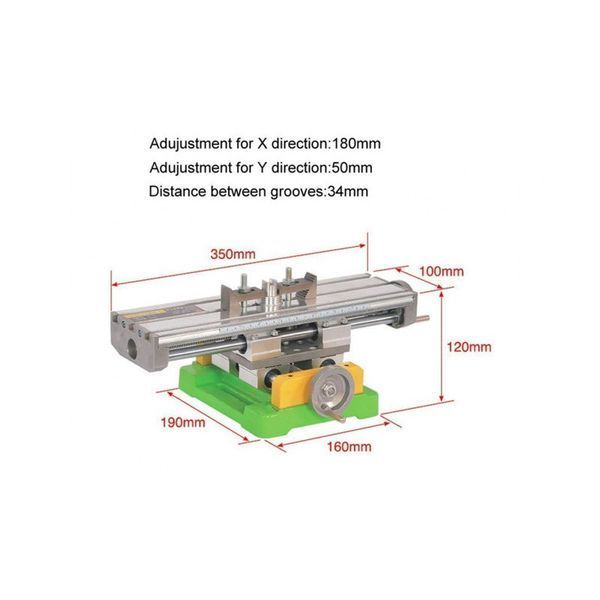

Робоча поверхня 350х100 мм.
Переміщення по осях X X Y (1 оборот = 3 мм.)
Точність розподілу 0.05 мм.
Хід по осі Х - 180 мм.
Хід по осі Y - 50 мм.
Висота від основи до столу 120 мм.
Розміри основи 160 х 190 мм.
3 фрезеровані Т-подібні пази (канавки) відповідно до стандартів МІКРОМОТ ―(12x6x5 мм)
Відстань між Т-пазами столу 34 мм.
Діаметр напрямних 12 мм.
Діаметр силового гвинта 14 мм.
Рухлива лінійка дозволяє точно позиціонувати заготівлю, що обробляється.
Регульована сполука «ластівчин хвіст» для мінімізації люфтів
Складання виробу - великовузлова
Стійка постачається в картонній упаковці
Вага столу в упаковці 6,5 кг.
Комплектація:

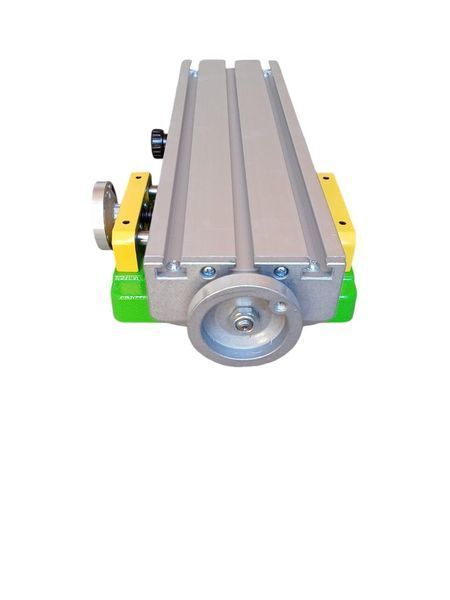

Стіл координатний Beking BG-6350

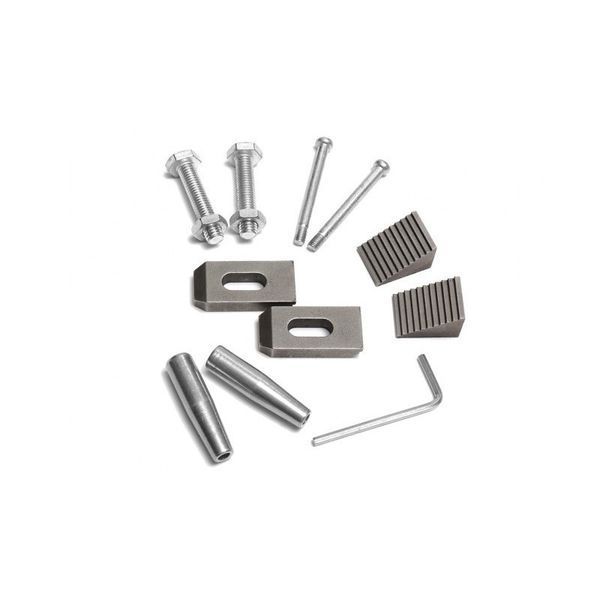

Комплект металовиробів та хомутів для кріплення заготовок
Пакувальна коробка
