НАЗНАЧЕНИЕ:
Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
1 вариант
1. Криволинейная подача
2. Клеевой узел
3. Пресс группа
2 вариант
1. Прямолинейная подача
2. Клеевой узел
3. Пресс группа
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

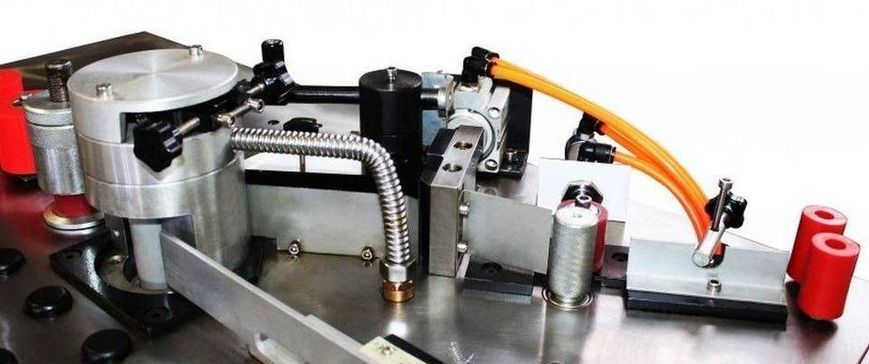

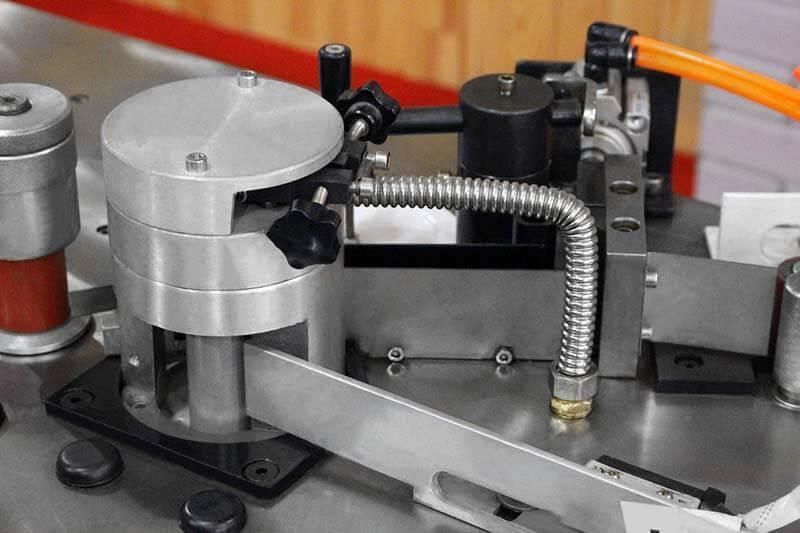

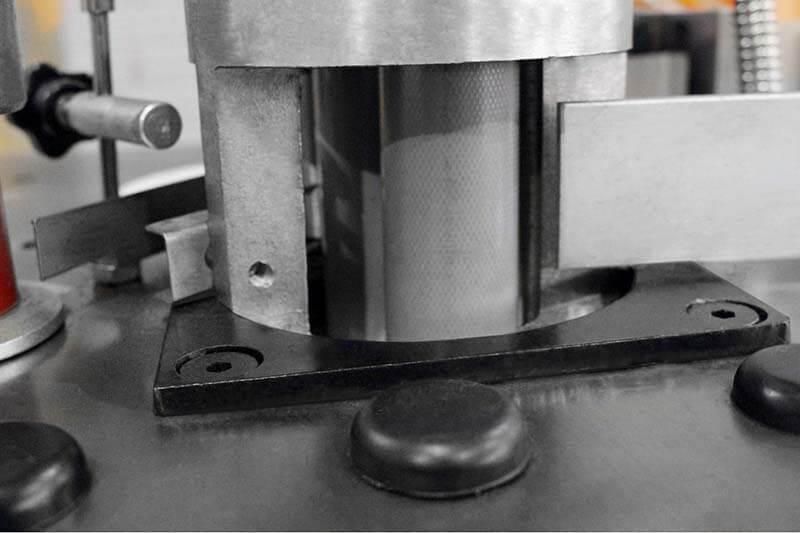

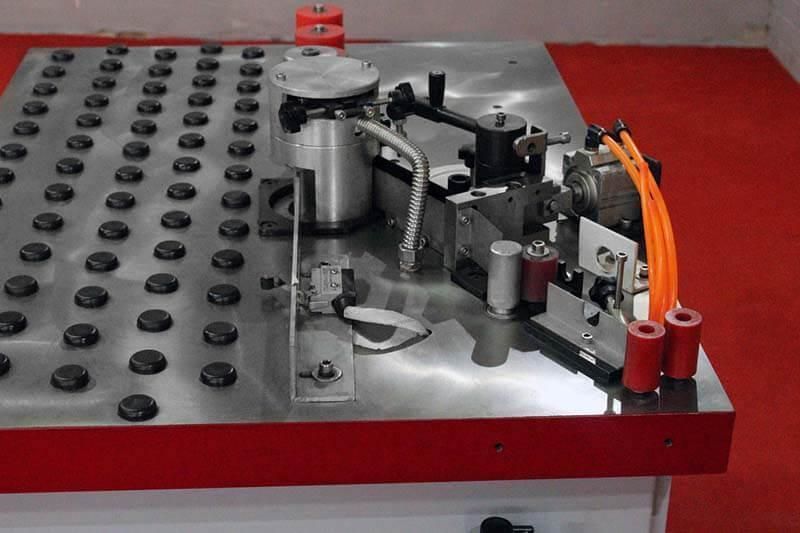

КЛЕЕВОЙ УЗЕЛ
Два клеенаносящихе валы обеспечивают наилучшее приклеивание кромки. Один вал наносит клей на деталь, второй вал на кромку.
Клеевой бачок 2 л. имеет нижнее расположение относительно клеенаносящих валов.
Излишки клея стекают в клеевой бачок.
Винтовая точная настройка кол-ва клея на каждом валу обеспечивает аккуратный клеевой шов.

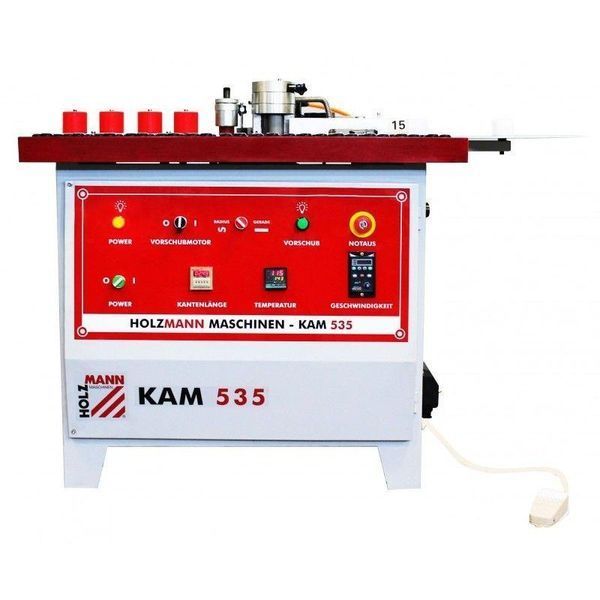

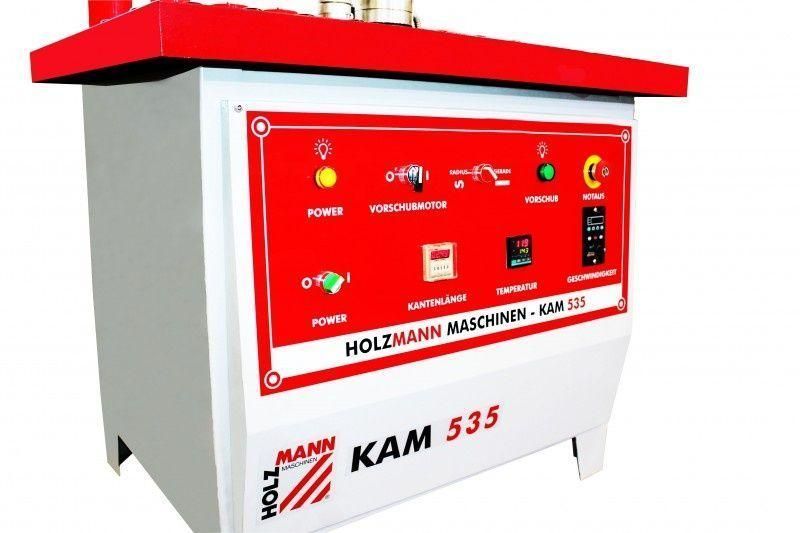

ПУЛЬТ УПРАВЛЕНИЯ
Пульт управления находится на передней панели станка, с него осуществляется:
включение и выключение станка;
установка температуры клея;
регулировка скорости подачи.
На пульте управления расположен счетчик длины кромки.
УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ОБРЕЗКИ КРОМКИ ИЗ РУЛОНА (ГИЛЬОТИНА)
Управление гильотиной происходит автоматически с помощью концевого выключателя для прямолинейных деталей или счетчика длины кромки для криволинейных деталей.
Достигается минимальный припуск с каждой стороны детали и существенно упрощает работу оператора на станке.
Возможность работать с педали

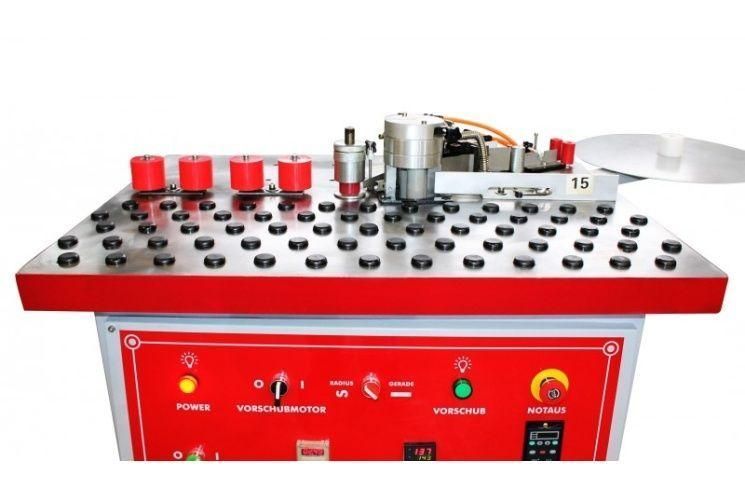

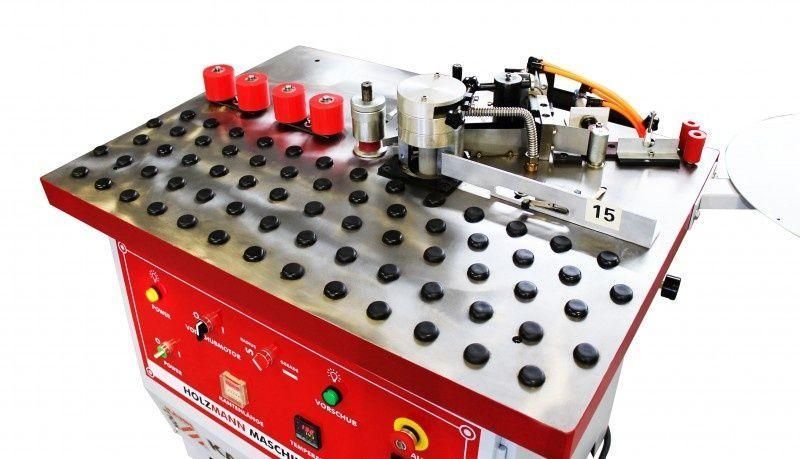

РАБОЧИЙ СТОЛ С ПЛАСТИКОВЫМИ ПРОСТАВКАМИ
Вся рабочая зона станка, в том числе и задняя часть, оснащена пластиковыми приставками для удобства работы с радиусными, криволинейными деталями. Работа с таким столом исключает необходимость подложек и шаблонов под детали, поскольку поставки можно быстро разместить по конфигурации детали и в этом случае свес кромки не будет мешать движению заготовки.
ЦЕПЬ
В станке использована цепная передача. Максимально долгий срок службы по сравнению с ременной передачей.
ОСОБЕННОСТИ:
ПРИКЛЕИРОВАНИЕ ВЕДЕТСЯ ПРИ РУЧНОЙ ПОДАЧЕ ЗАГОТОВКИ
ПОДАЧА КРОМОЧНОГО МАТЕРИАЛА В ЗОНУ ПРИКЛЕЕНИЯ СОСТОЯЕТСЯ АВТОМАТИЧЕСКИ ИЗ МАГАЗИНА
СКОРОСТЬ ПОДАЧИ С ПЛАВНЫМ РЕГУЛИРОВАНИЕМ 1 - 14 М/ХВ
БАЧОК ДЛЯ КЛЕЯ-РАСПЛАВА С ЭЛЕКТРОННЫМ БЛОКОМ КОНТРОЛЯ ТЕМПЕРАТУРЫ
ДВА КЛЕЕННОНОШИТЕЛЬНЫХ ВАЛА
РЕЗЕРВУАР ДЛЯ КЛЕЯ ПОД КЛЕЕНОНОШИТЕЛЬНЫМИ ВАЛАМИ
РЕГУЛИРОВАНИЕ КОЛИЧЕСТВА КЛЕЯ, НАНОСИТЕЛЬНОГО
ГИЛЬОТИНА ДЛЯ ПРЕДВАРИТЕЛЬНОЙ РЕЗКИ ТОВСТОГО КРОМОВОГО МАТЕРИАЛА ИЗ ПВХ ИЛИ АBS, С МАКСИМАЛЬНЫМ ПЕРЕТИНОМ 3 X 50 ММ
ЗАЖИМНЫЕ РОЛИКИ 4 ШТ.
ПРИВОДНЫЙ РОЛИК С ПЛАВНЫМ ИЗМЕНЕНИЕМ СКОРОТИ ПОДАЧИ
МАГАЗИН ПОДАЧИ РУЛОННОГО КРОМОВОГО МАТЕРИАЛА Ø600 ММ
СЧЕТЧИК ДЛИНЫ КРОМКИ
ПУЛЬТ УПРАВЛЕНИЯ НА ПЕРЕДНОЙ ПАНЕЛИ СТАНКА

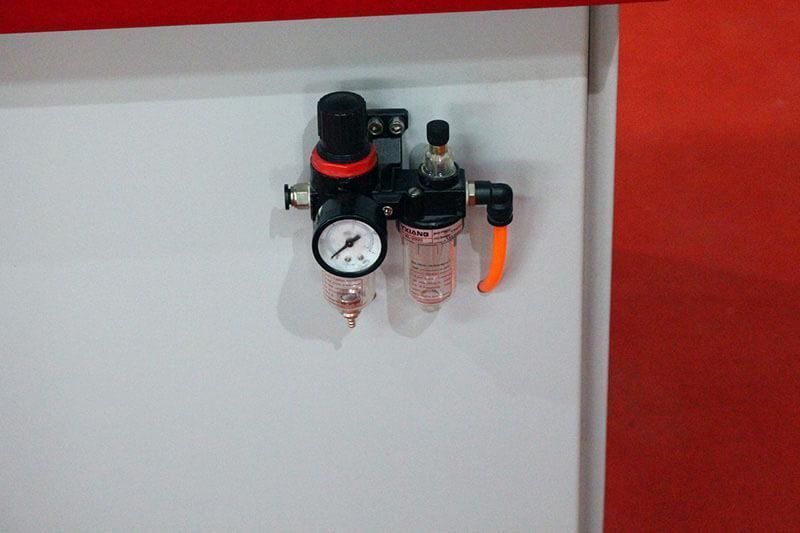

РЕГУЛЯТОР СЖАТОГО ВОЗДУХА, МАСЛОРАСПЫЛИТЕЛЬ
