ПРОБИВКА
|
|
Диаметр пробивки х макс. толщина,
мм
|
25 x 16
|
|
Диаметр пробивки х толщина (опция) , мм
|
50 x 8*
|
|
Ход поршня, мм
|
80
|
|
Количество ходов, ход/мин
|
9-25
|
|
Глубина горла (зев), мм
|
300
|
|
РУБКА ПРУТКА
|
|
Круглого/квадратного, мм
|
45 / 40х40
|
|
РУБКА УГОЛОВА
|
|
Рубка уголка (90°), мм
|
125x125x12
|
|
Рубка уголка (45°), мм
|
50х5
|
|
РУБКА ЛИСТНОГО МЕТАЛЛА
|
|
Рубка полосы, мм
|
2 50 x 16
|
|
Рубка полосы, мм
|
400 x 8
|
|
Длина ножа, мм
|
410
|
|
Рубка под углом, мм
|
100 x 12
|
|
ВЫСЕЧКА
|
|
Толщина материала, мм
|
10
|
|
Ширина, мм
|
53
|
|
Глубина, мм
|
100
|

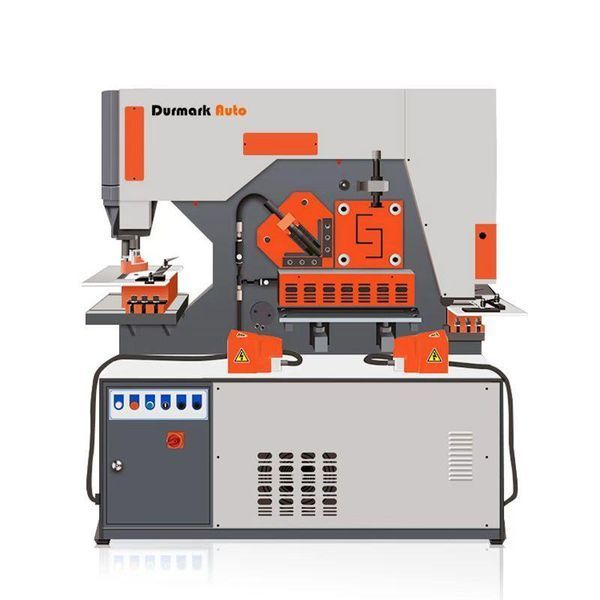

Стандартная комплектация для модели Q35Y-16:
q Пуансон-матрица для пробивки отверстий Ø25мм
q Держатель пуансона
q Комплект ножей для реза плоского прутка.
q Комплект ножей для реза круглого и квадратного прутка.
q Комплект ножей для углового реза
q Ножи для вырубки
q Автоматическая система смазки ( лубрикатор )
q Упор заготовки с тыльной стороны
q Управление машиной осуществляется с помощью двух ножных педалей
q С-образный ключ для установки инструмента
q Управление машиной осуществляется с помощью двух ножных педалей
q Станок имеет 2 рабочих гидравлических поршня.
q Гидравлические элементы: используются итальянские компоненты Duplomatic.
q Электрическое оборудование: Siemens (Германия) или Telemecanique (Франция)
q Произведено в соответствии с директивами безопасности ЕС (маркировка CE) и сертифицировано по стандарту ISO 9000
5 рабочих серций
1-Пробивка:
С пробивным инструментом отверстия до Ø 25 мм (толщина 16 мм) можно сделать легко и эффективно. Пуансоны и матрицы взаимозаменяемы и легко заменяются. Специальные инструменты и пуансоны предоставляются по запросу.
 |
Диаметр и максимальная толщина – Ø 25x16 мм – стандарт
;
|
* Для пуансонов диаметром более 20 мм необходимы специальные держатели пуансона !
2-рубка стальных прутков:
Посредством этой секции станка можно быстро резать квадратные и круглые материалы размером 40х40 мм и диаметром до 45 мм.
|
|
Круглый пруток
Квадрат
|
45 мм
40х40 мм
|
3-резка уголка:
С помощью стандартных инструментов вы можете отрезать угол под 90° или 45°. С помощью специальных инструментов можно также резать U -образные (швеллер), I -образные (двутавр) или Т-образные (тавр) сечения. Специальные лезвия доступны по запросу.
|
|
Угловой профиль (90°)
|
125x125x12 мм
|
|
Угловой профиль (45°)
|
50x8 мм
|
|
Рабочая высота
|
860 мм
|
4-гильотинные ножницы: резка листов металла.
|
|
Листовый металл
|
250x16 мм
|
|
Листовый металл
|
400 x8 мм
|
|
Длина ножа
|
410 мм
|
|
Резка под углом по одной стороне
|
100x12 мм
|
5-Обычные ножницы:
Станок поставляется с прямоугольным высечным инструментом, который можно использовать для общих целей. Специальные инструменты для V-образной высечки также доступны по запросу.
