ОСОБЛИВОСТІ:
Це потужний і витривалий фуговально-рейсмусовий верстат, призначений для застосування в промислових умовах. У своїй серії він вважається одним із найкращих, тому для нього немає неможливого. Агрегат справляється не лише з одностороннім прямолінійним струганням плоских заготовок із дерева. Можна підігнати деталь за товщиною за допомогою рейсмусового вузла. Завдяки цим двом режимам пристрій потрібний у столярських, меблевих та інших деревообробних підприємствах.
Опис та що входить до комплекту поставки:
4-ножовий вал забезпечує оптимальний результат стругання. Централізоване регулювання висоти рейсмусового столу Обидва литі столи є відкидними Високоякісні конструктивні елементи верстата виготовлені методом лазерного різання.
Комплект постачання: Упор, комплект твердосплавних ножів (4 шт).
ПРИЗНАЧЕННЯ:
Призначений для прямолінійного одностороннього стругання площини та кромок заготовок з метою отримання базової поверхні для подальшої обробки, а також для стругання заготовок у розмір за товщиною.
ОБЛАСТЬ ЗАСТОСУВАННЯ:
Підприємства та цехи з виробництва столярно-будівельних виробів, клеєних щитів, виробництва меблів та інші деревообробні виробництва.
СХЕМА ОБРОБКИ:
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
Столи фуганка
Два литі столи загальною довжиною 1500 мм і шириною 300 мм з чавуну з відшліфованою поверхнею сприяють легкому ковзанню заготовки, а також забезпечують стійкість і опір вібрації при роботі. Можливість регулювання обох столів дозволяє більш точно виставити.
Стругальний вал

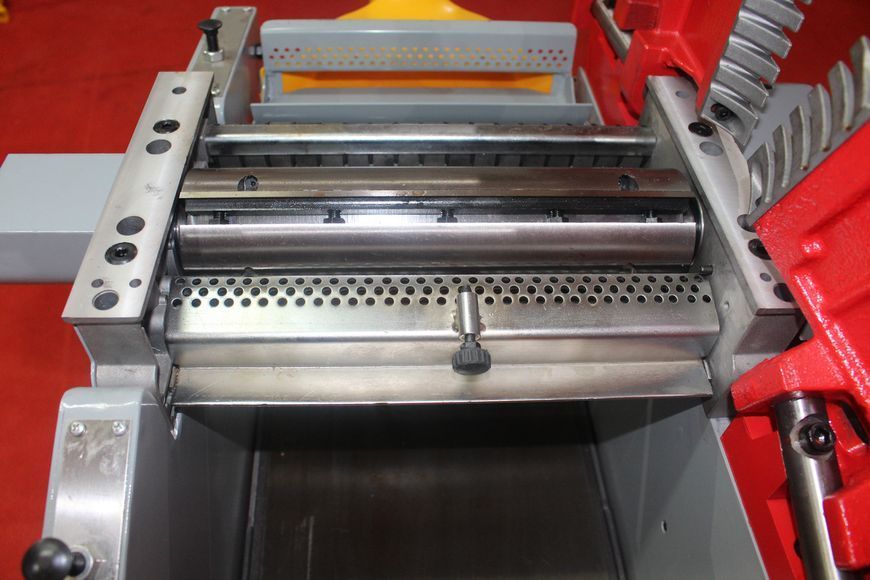

Стругальний вал 74 мм у діаметрі виготовлений з високоякісної сталі встановленому на підшипниках особливо високого класу точності та оснащений трьома ножами з глибиною обробки до 5 мм.
Стіл рейсмусу
Розмір столу 1512 мм на 300 мм. Подача валом, що подає (5.5 м/хв), забезпечує ідеальну обробку заготовки.
Ексцентриковий затискач столів.
ПЕРЕВАГИ:

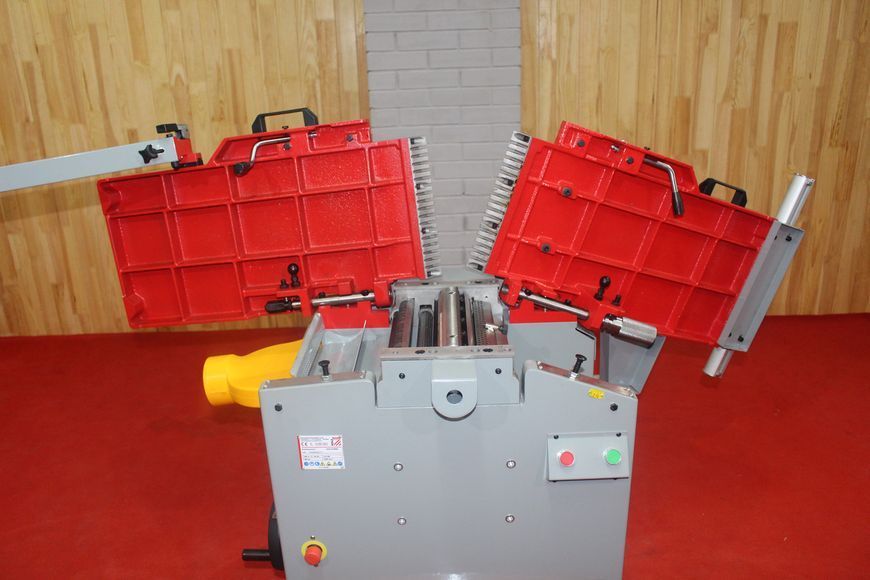

- Зручне та швидке підняття столів трансформує верстат у рейсмусовий. Вертикальний підйом столів гарантує точність розмірів при багаторазовому переналагодженні верстата.
- Литі шліфовані чавунні столи довжиною 1512 мм добре гасять вібрацію і служать надійною базою для заготівлі.

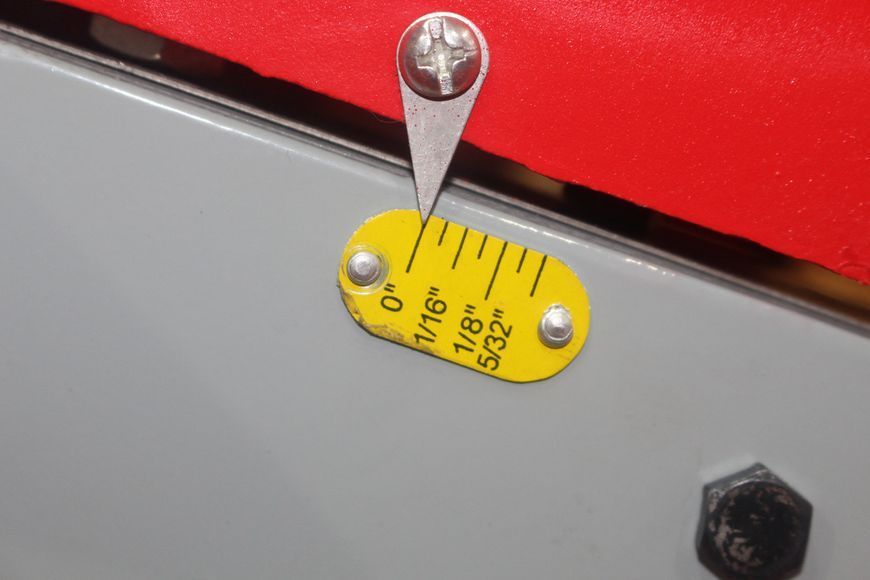

- Зручне та швидке виставлення на потрібну глибину стругання за допомогою важеля за шкалою.

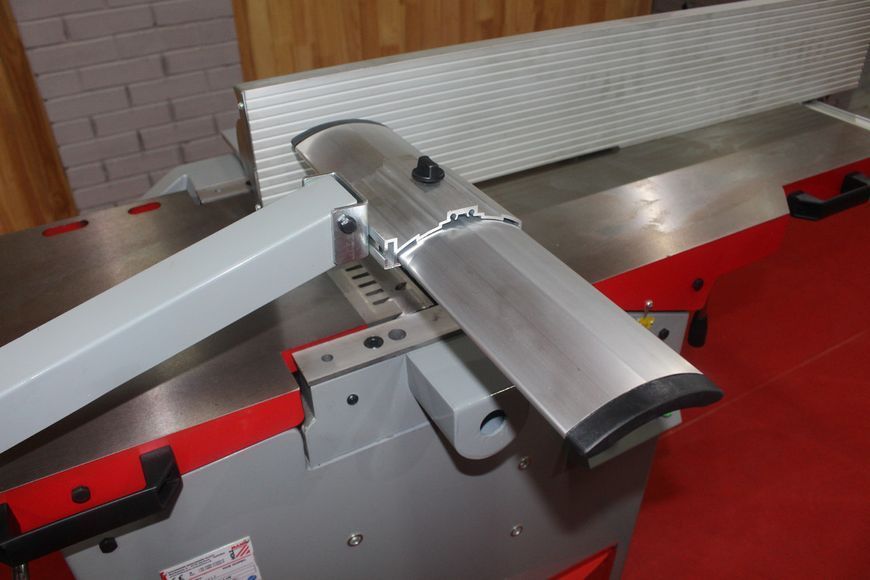

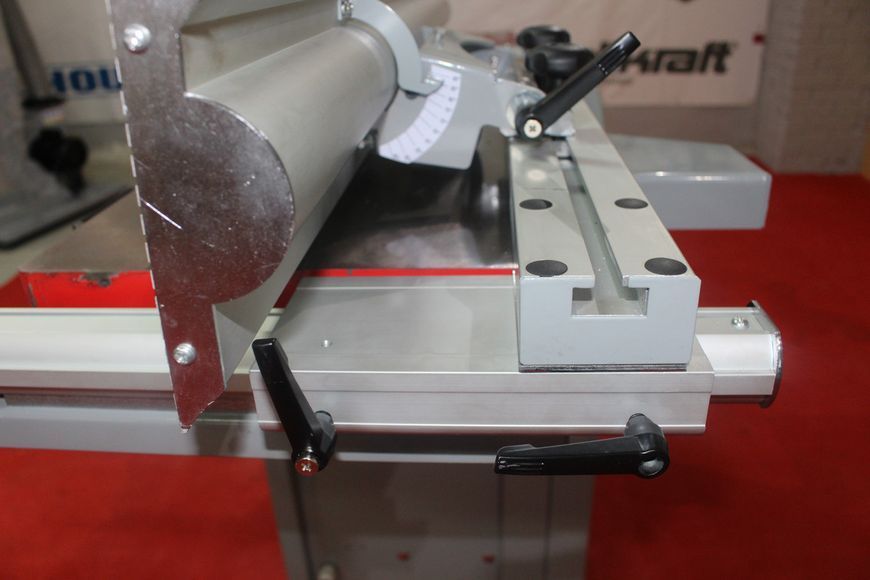

- На відміну від стандартної лінійки легко переміщається потужною циліндричною напрямною. Лінійка не дряпає стіл за рахунок зручного та легкого переміщення на коліщатках. Зручний нахил до 45 ° з виставленням за шкалою дозволяє знімати фаску під потрібним кутом. Гнучкий захист закриває ножовий вал за лінійкою, що робить роботу на верстаті ще безпечнішою – норматив РЄ.

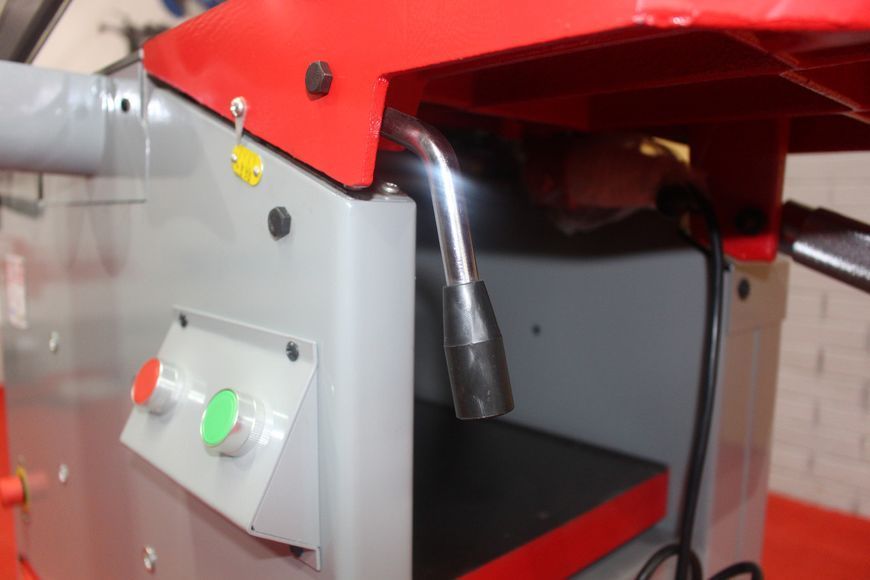

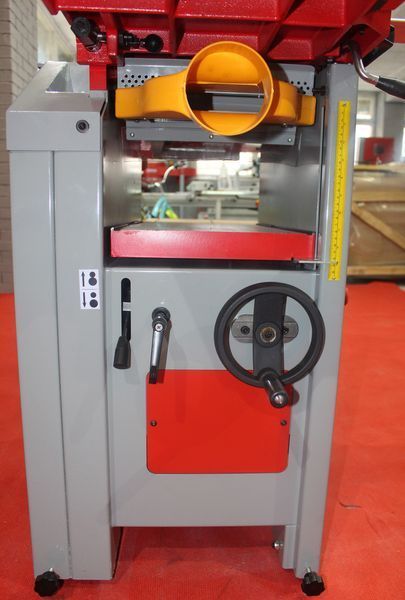

- Виставлення на товщину обробки за допомогою маховика по лінійці. Фіксація столу за допомогою важеля.
- Подача заготовки за допомогою рифленого суцільного валу з косими насічками. Кігтьовий захист запобігає викиду заготовки.

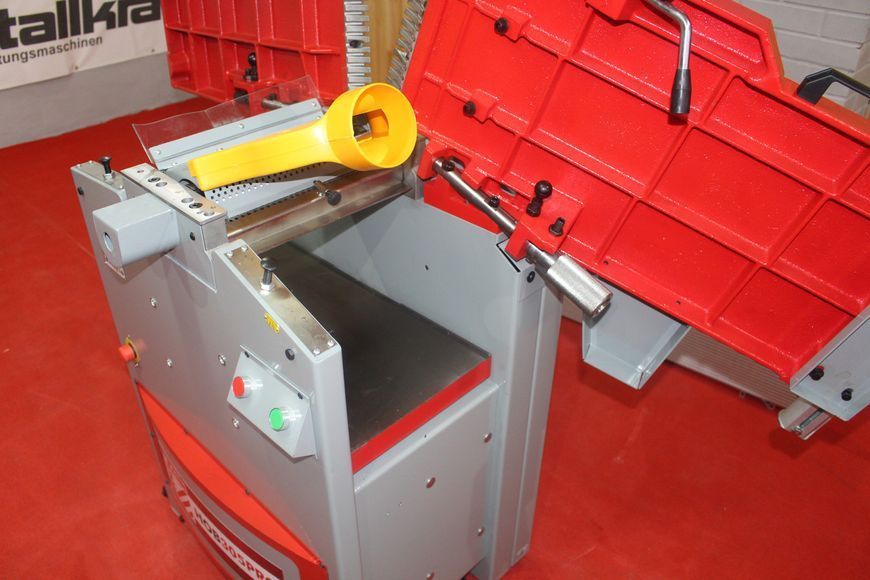

- Видалення стружки здійснюється через круглий аспіраційний отвір Ø100 мм. При роботі на фуганці вирва знаходиться під ножовим валом, а при роботі на рейсмусі над ним.
