Опис

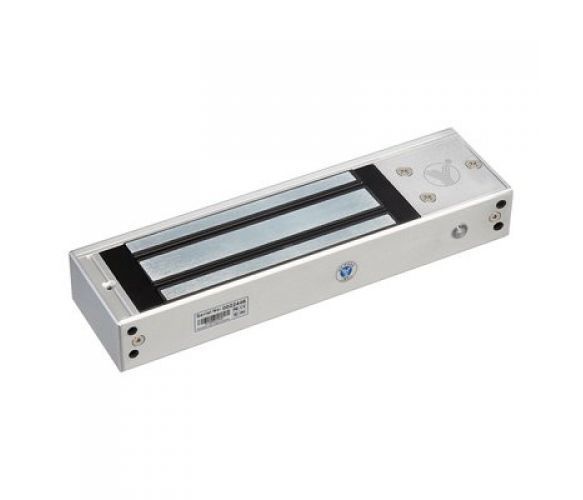

YM-500N(LED)-DS – накладний електромагнітний замок зі світловою індикацією та датчиком стану замка та дверей, з силою утримання до 500 кг на розрив. Є сухі контакти визначення стану замку (NO,NC,COM) і двері (NO,NC,COM).
Компанія-виробник: Yli Electronic.
Призначений для внутрішньої установки на металеві, протипожежні, дерев'яні.
ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
Магнітний або електромагнітний замок – пристрій для замикання дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і планки у відповідь з металу з високою магнітною проникністю.
ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-500N(LED)-DS
Електромагнітний замок встановлюється на дверну коробку, планка у відповідь – на двері. При подачі живлення (DC12V/DC24V) – замок примагнічує планку у відповідь, надійно замикаючи двері. За відсутності живлення – замок відкривається, що відповідає вимогам протипожежної безпеки.
Для компенсації бавовни при зачиненні дверей, на планці у відповідь передбачена гумова прокладка.
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
Електромагнітні замки використовуються як виконавчі пристрої в системах контролю та управління доступом (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах, офісах, банках, бізнес-центрах та інших приміщеннях.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКУ YM-500N(LED)-DS
Сила утримання: 500 кг
Індикація: світлодіодна
Матеріал корпусу: анодований алюміній
Матеріал відповідної частини: 2V DC24V (перемикається перемичкою на замку)
Споживання: 12V/500mA | 24V/250mA
Розміри:
замок: 265х73х41мм
відповідна планка: 185х60х13.2мм
КОМПЛЕКТАЦІЯ YM-500N(LED)-DS
електромагнітний зам>
кріпильний комплект
монтажний стікер з розміткою
інструкція
УСТАНОВКА ЕЛЕКТРОМАГНІТНОГО ЗАМКУ
ВІДПОВІДНА ПЛАНКА
• Наклейте трафарет у місці встановлення частини у відповідь на двері;
• З зовнішньої частини дверей просвердліть отвір (відповідно до інструкції, але не до кінця!), і два неглибоких отвори з внутрішньої сторони дверей для фіксації у відповідь планки;
• Закріпіть частину у відповідь, встановивши болт з напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть частину у відповідь. Зафіксуйте гайку за допомогою шестигранного ключа
ВАЖЛИВО! Не сильно затягуйте гайку у відповідь планки – вона повинна трохи пружинити завдяки гумовій прокладці, для правильного і вільного примагнічування до замку. ЗАМОК
Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа
ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ
Підключіть електромагнітний замок до живлення:
(+) до червоного проводу;
(-) до чорного
СУМІСНІСТЬ
Електромагнітний замок YM-500N(LED)-DS сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, з аудіодомофонами та відеодомофонами всіх типів та іншими пристроями систем контролю доступу. АКСЕСУАРИ
Для електромагнітного замку YM-500N(LED)-DS доступні такі додаткові монтажні аксесуари:
MBK-500NL - L-образний монтажний куточок для кріплення на вузькі двері
MBK-500NZL - ZL-образний монтажний всередину
Індикаціясвітлова
Тип пристроюелектромагнітний замок
Тип дверейметалеві, дерев'яні, протипожежні двері
Місце установки приміщення
Матеріаланодований алюміній (замок) | цинк (відповідна планка)
Струм споживання, мА
Розміри, ммзамок: 265 х 73 х 41, відповідна планка: 185 х 60 х 13.2
Комплектаціязамок з кріпильною планкою, відповідна планка, кріпи г4500
Сила утримання, кг500
Робоча температура, °C-10 ~ +55
Датчик стану дверей
Тип установкинакладна
Сумісність та особливості електрозамкасумісність - планки кріпильні: MBK-500N00 В, 24
