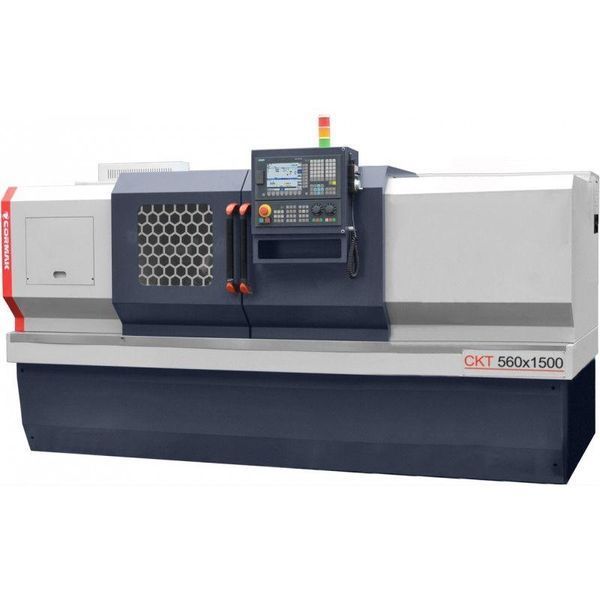

Токарний верстат з ЧПУ Cormak 560x1500

Дані верстати з високою швидкістю та точністю Cormak - призначені для напівчистової та чистової обробки різного виду деталей типу: вал, диск, втулка. Вони забезпечують високу ефективність, великі обсяги та високу точність обробки.

Функціонал:

· обробка зовнішніх поверхонь;

· розточування отворів;

· розточування внутрішніх криволінійних поверхонь конічної форми;

· обробка зовнішнього та внутрішнього різьблення;

· обробка дуг;

· розгортання отворів;

· швидкісна обробка чорних та кольорових металів.

Схеми обробки

Контруктивні особливості:

Ціліснолита чавунна станина

Для станини токарного верстата застосовується лита станина з напрямними типу ластівчин хвіст. Компонування внутрішніх частин станини посилено ребрами жорсткості. Товщина стінок лиття 20 – 25 мм, збільшена маса станини порівняно з аналогічними верстатами на 10 – 15 %.

Збільшений отвір у шпинделі

Напрямні Ковзання

На загартовані відшліфовані V-подібні напрямні (ластівчин хвіст) нанесено спеціальне покриття . Сучасний, зносостійкий матеріал забезпечує покращене ковзання вузлів поздовжньої та поперечної подачі.

Технічні параметри:

ЧПУ:ТАК

ДІАМЕТР ОБРОБКИ НАД СТАНИНОЮ: 560 мм

ДІАМЕТР ОБТОЧУВАННЯ НАД СУПОРТОМ: 340 мм

ДОВЖИНА ОБРОБКИ: 1500 мм

ОБЕРТИ ШПИНДЕЛЯ: 100-800 об/хв

ПРОХІДНИЙ ДІАМЕТР ШПИНДЕЛЯ: 90 мм

ШИРИНА СТВНИНИ: 430 мм

КОНУС ШПИНДЕЛЯ: A2-11

КІЛЬКІСТЬ ІНСТРУМЕНТІВ: 8

РОЗМІР ІНСТРУМЕНТА: 25X25 мм

КОНУС ПІНОЛІ ЗАДНЬОЇ БАБКИ: MT5

ХІД ПІНОЛІ ЗАДНЬОЇ БАБКИ: 150 мм

ПОТУЖНІСТЬ двигуна: 11 кВт

РОЗМІРИ: 3770x1500x1900 мм

ВАГА: 4150 кг

Стандартна комплектація:

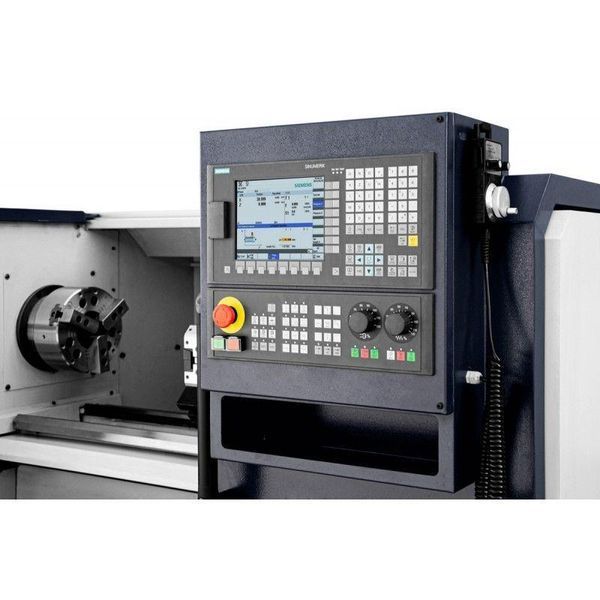

• Система керування SINUMERIK 808D
• Сервоприводи SIEMENS

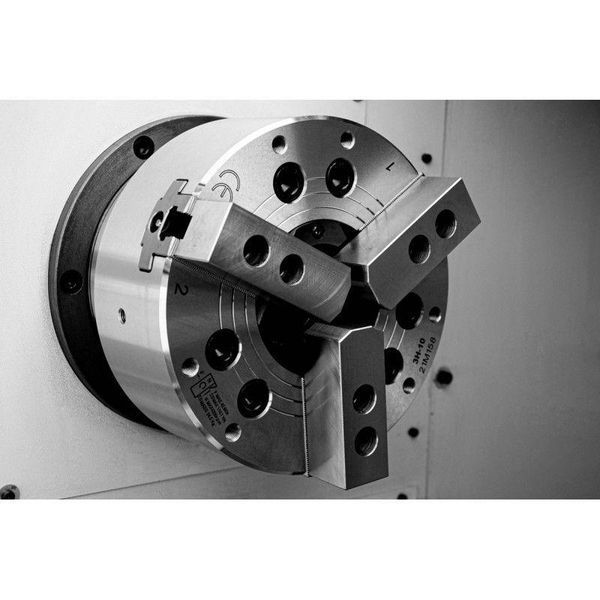

• Гідравлічний 3-кулачковий токарний патрон

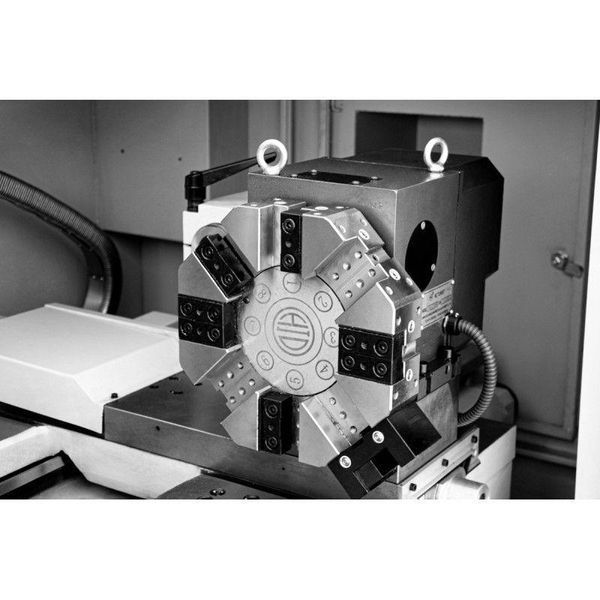

• 8-позиційна револьверна головка
• Комплект м'яких губок

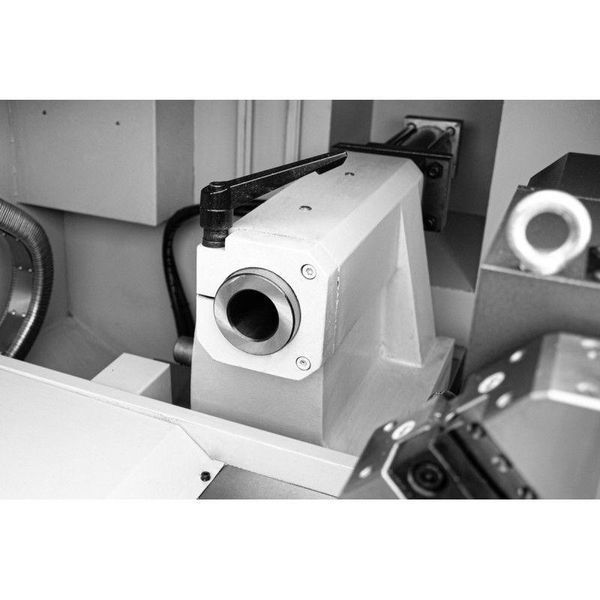

• Гідравлічна задня бабка
• Система охолодження
• Автоматична система змащення шестерень і напрямних
• Галогенне освітлення 24В
