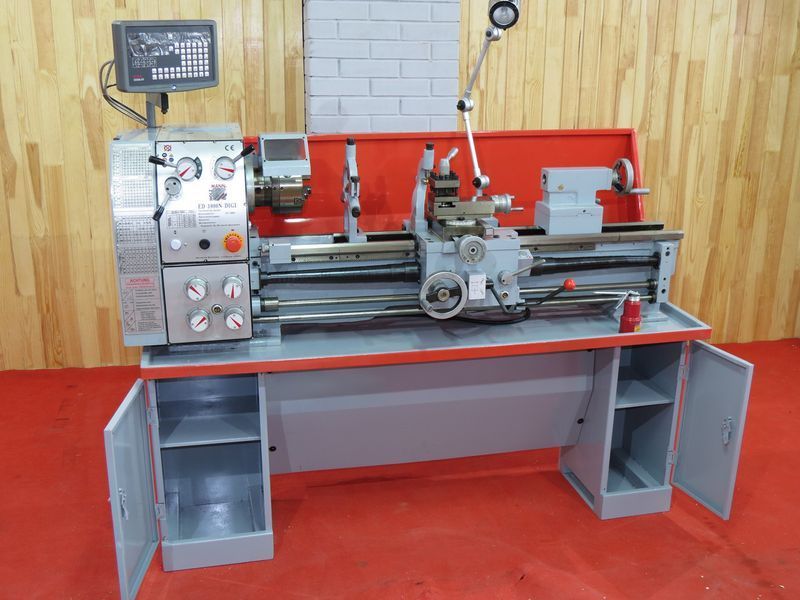

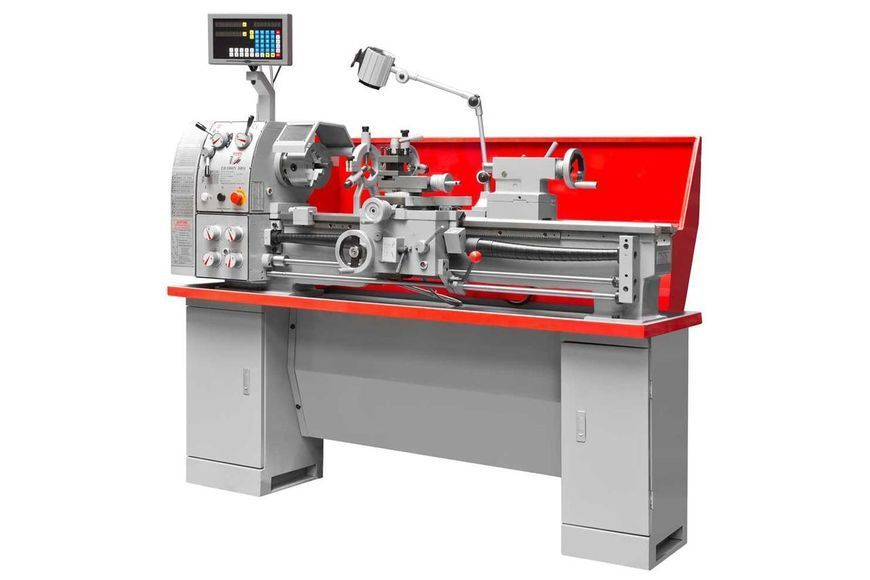

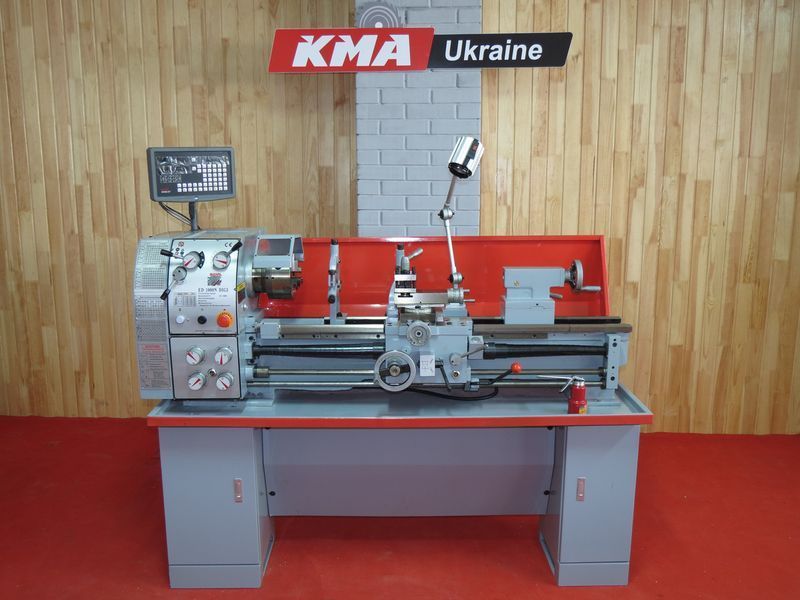

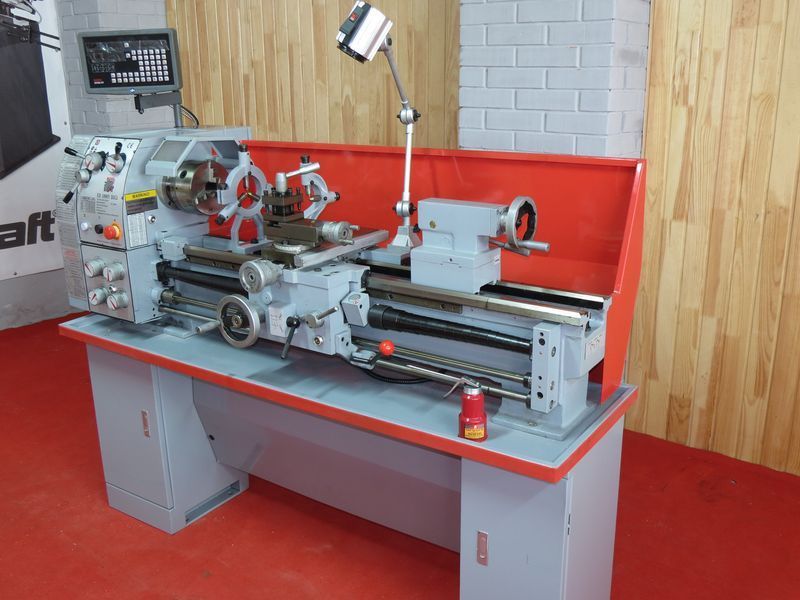

ТОКАРНО-ГВИНТОРІЗНИЙ ВЕРСТАТ HOLZMANN ED 1000NDIG
ПРИЗНАЧЕННЯ:
Токарно-гвинторізні верстати призначені для виконання найрізноманітніших операцій: обробки зовнішніх і внутрішніх циліндричних, конічних, фасонних і торцевих поверхонь; нарізування зовнішніх і внутрішніх різьб; відрізки, свердління, зенкерування і розгортання отворів. Опрацьований матеріал: сталь, чавун, леговані сплави (нержавіюча сталь), кольорові метали й легкі сплави.
ОБЛАСТЬ ЗАСТОСУВАННЯ:
Токарно-гвинторізні верстати можуть знайти застосування на будь-якому металообробному підприємстві. Токарні верстати використовуються в ремонтних та столярних майстернях, механічних цехах, в автомобільному виробництві, машинобудуванні та в навчальних закладах. Головним чином застосовуються в умовах одиничного і дрібносерійного виробництва різних деталей при чистовій обробці.
ГОТОВІ ВИРОБИ:
СХЕМИ ОБРОБКИ:
8ГОЛТЛБЬКОНСТРУКТИВНІ ОСОБЛИВОСТІ:
 |
КОРОБКА ПОДАЧ
Всі шестерні механізму подач мають високочастотне загартування HRC59..63 і відрізняються високою зносостійкістю.
|
 |

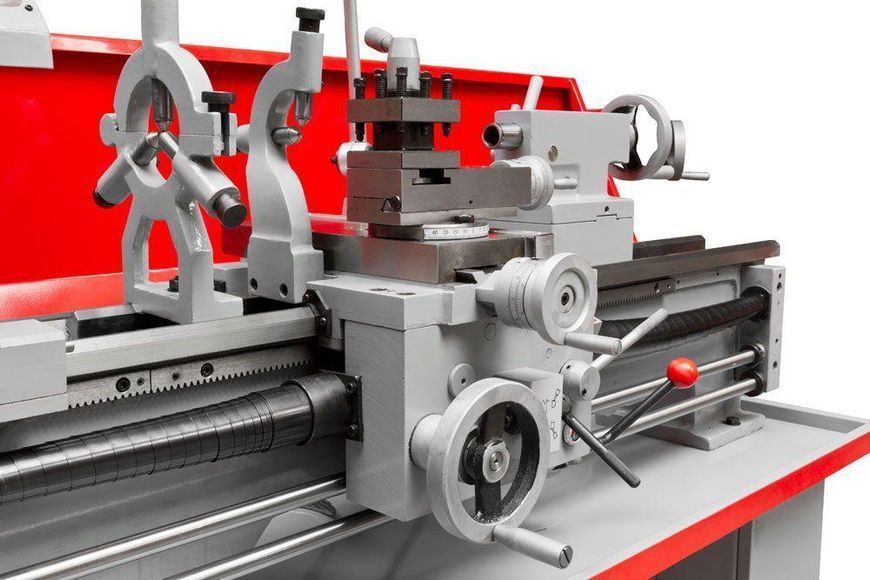

СУППОРТ
Пристосування для кріплення інструменту, який обробляється і переміщається інструментом в заданих напрямках.
|
 |
Цифрова індикація
|
СТАНДАРТНА КОМПЛЕКТАЦІЯ:
 |
ОСВІТЛЕННЯ РОБОЧОЇ ЗОНИ
Зручна і надійна фіксація світильника в необхідних положеннях забезпечує відповідні вимоги робочого процесу.
|
 |
ПЛАНШАЙБА
Планшайба призначена для установки та закріплення несиметричних деталей. Кріплення деталей на планшайбі проводиться за допомогою затискних прихоплювачів. Так само планшайба дозволяє розмістити на шпинделі заготовку неправильної форми й виключити ексцентриситет шляхом застосування противаг.
|
 |
ЛЮНЕТ РУХОМИЙ ТА НЕРУХОМИЙ
Рухомий і нерухомий люнети призначені для підтримки довгих заготівок при обробці, щоб уникнути прогину.
|
|
3-Х КУЛАЧКОВИЙ ПАТРОН
Самоцентрувальний трьох кулачковий патрон призначений для установки та закріплення заготовок для подальшої механічної обробки. |
| ДОКУМЕНТАЦІЯ РОСІЙСЬКОЮ МОВОЮ |
| НЕ ПОВОРОТНИЙ ЗАДНІЙ ЦЕНТР |
| ПРЕС-МАСЛЬОНКА |
ДОДАТКОВА КОМПЛЕКТАЦІЯ:
 |
4- КУЛАЧКОВИЙ ПАТРОН
Чотири кулачковий патрон використовується для установки та закріплення деталей зі зміщеною віссю обертання, некруглої й несиметричної форми.
|
 |
ПОВОРОТНИЙ ЗАДНІЙ ЦЕНТР
Обертальні центри призначені для створення додаткової опори при обробці заготовок великої довжини. З їх допомогою з'являється можливість якісної обробки різання деталей з недостатньою жорсткістю або з довжиною, що перевищує діаметр більш ніж в 5 разів. |
ПЕРЕВАГИ ТА ОСОБЛИВОСТІ Holzmann ED 1000NDIG:
- верстат пройшов європейську сертифікацію CE;

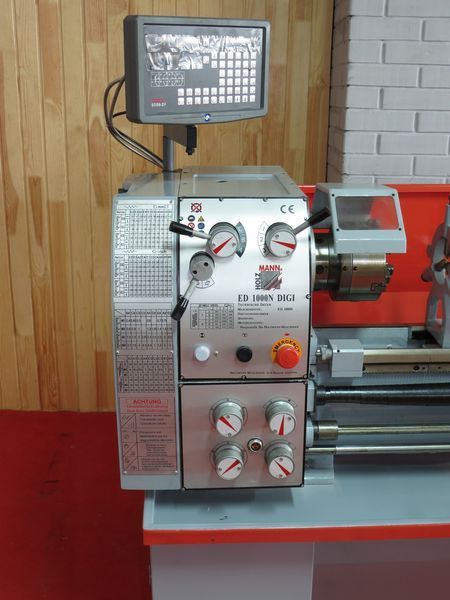

- пристрій цифрової індикації на 3 осі;

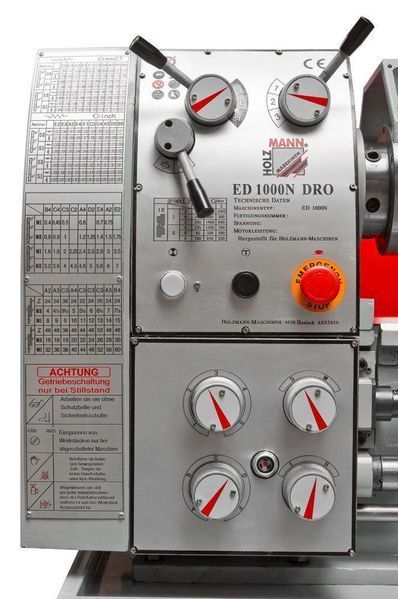

- проста і швидка зміна частоти обертання за допомогою механізму перемикання передач;
- чавунна станина, посилена ребрами жорсткості, з загартованими струмами високої частоти й відшліфованими призматичними направляючими;
- знімна перемичка дозволяє обробляти великі заготовки;
- загартований і відшліфований головний шпиндель забезпечує високу точність по радіальному биттю;

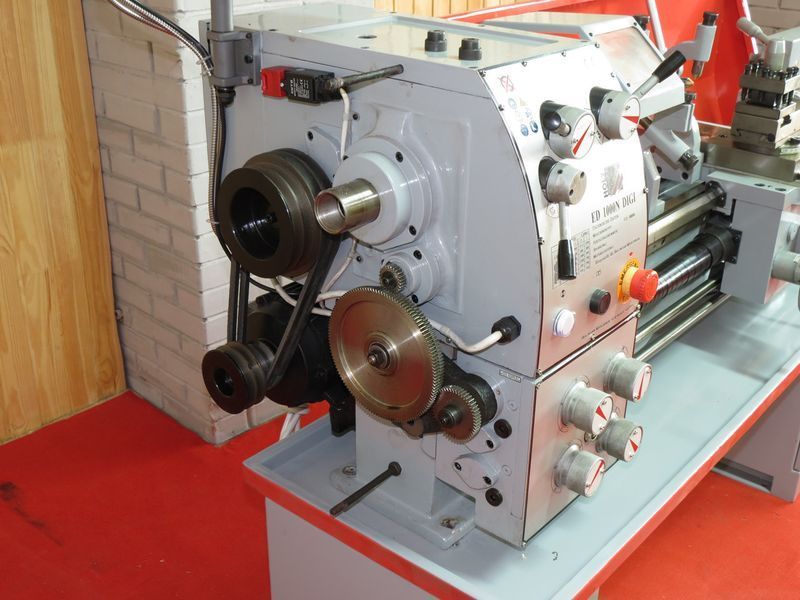

- зубчастий редуктор і коробка подач з масляною ванною забезпечують тривалий термін служби;
- просте відключення ходового гвинта і ходового валу;
- направляючі легко регулюються за допомогою клинів;

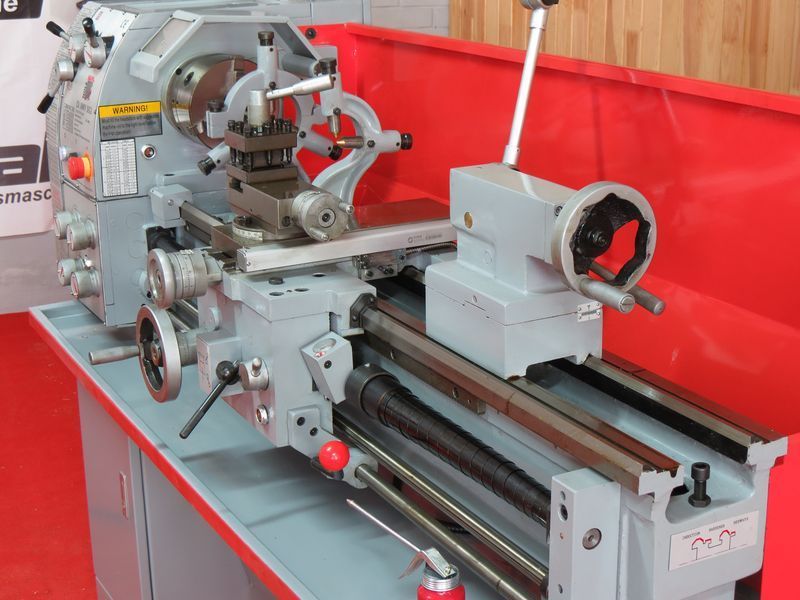

- 4-позиційний різцетримач для затиску різних токарних різців;
- загартовані й відшліфовані зубчасті колеса забезпечують абсолютну плавність ходу;
- до комплекту постачання входить фрикційна муфта, галогенні лампи та захисна огорожа шпинделя;
- посадочна поверхня шпинделя CAMLOCK D1-4, DIN 55029.
Комплект постачання: 3-кулачковий патрон зі змінними кулачками 160 мм, затискна шайба, захисна огорожа патрона, опорна основа верстата, захисна огорожа від стружки, нерухомий люнет, рухомий люнет, піддон для стружки, 4-позиційний різцетримач, комплект змінних коліс, 2 нерухомих упорних центри КМ3, різьбовказівник, інструмент для технічного обслуговування, перехідна втулка КМ5 / КМ3, галогенна лампа.
