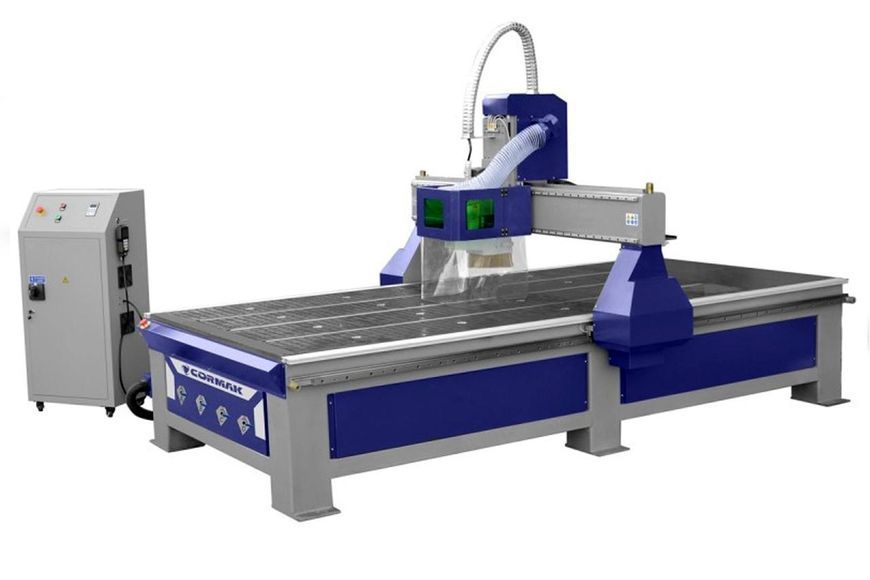

Фрезерний верстат з ЧПУ CORMAK C1530 призначений для обробки та різання дерев'яних матеріалів, ДСП, МДФ, OSB, фанери, пластмас, ПВХ, акрилового скла. Пристрій в основному призначений для використання в меблевій промисловості та модельному виробництві. Стіл 1500 × 3000 мм із 4 незалежними вакуумними секціями.
Конструкція
- Зварна, жорстка сталева рама.
- Каркасні кронштейни виготовлені із загартованої товстої сталі з порошковим покриттям, підвищеної жорсткості, що підвищує якість обробки.
Робочий стіл
- Робочий стіл зроблений за гібридною технологією.

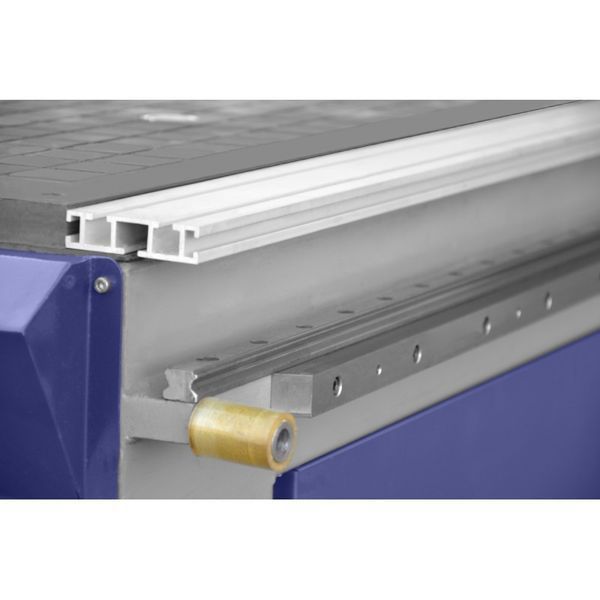

- Оснащений Т-подібними пазами, які дозволяють вручну фіксувати матеріал розміром 1500 × 3000 мм.
- Стіл із 4 незалежними вакуумними секціями.
Привід
- Для приводу використовуються сервомотори великої потужності, забезпечуючи відповідну швидкість у всіх напрямках.
- Осі X та Y мають високоякісні зубчасті рейки, що забезпечують довговічність та точність.
- Вісь Z рухається високоякісним кульковим гвинтом.
- Всі осі рухаються вздовж напрямних рейок.
- Машина оснащена датчиком висоти приводу.
- Лінійні підшипники: трапецієподібні рейки, Hiwin.

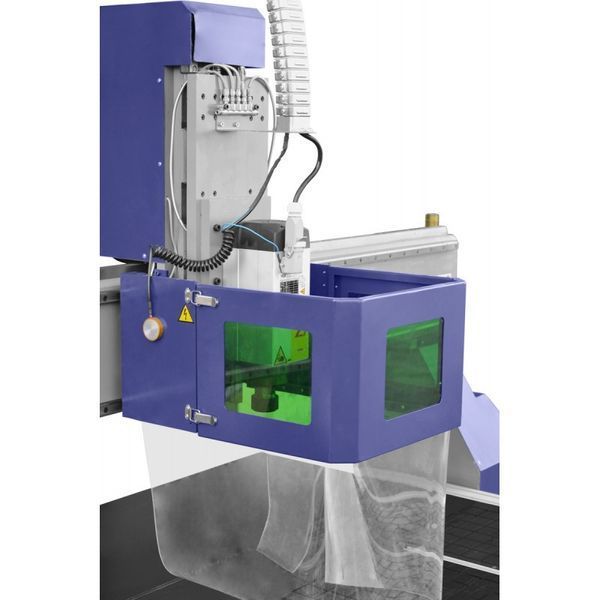

Шпіндель
- Безщітковий високоякісний шпиндель, що відрізняється довговічністю.
- Додатково оснащена інноваційною системою повітряного охолодження - без заливної охолоджувальної рідини.
- Конструкція шпинделя включає високоякісні патронні підшипники, що забезпечують тиху роботу і підвищену довговічність.

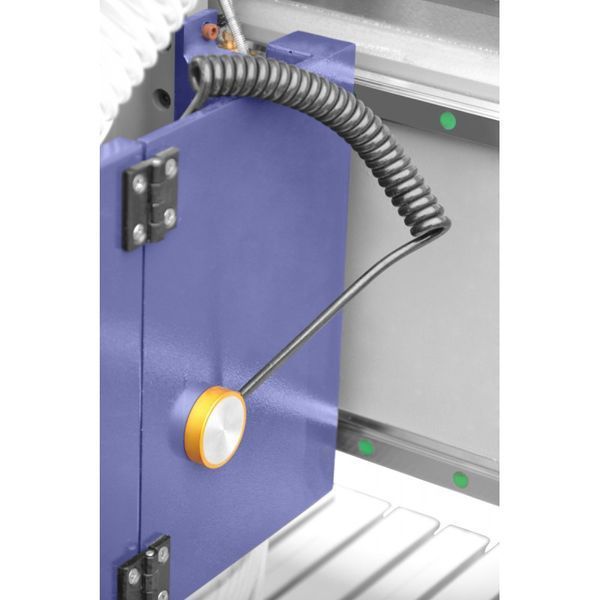

- Датчик висоти інструменту - входить у комплект.
- Частота обертання шпинделя становить від 4500 до 18000 об/хв.
Програмне забезпечення
- Ця машина сумісна з новітньою версією ARTCAM PRO.
- Опціонально: програмне забезпечення UCANCAM V11 CAD/CAM CNC.
- Програмне забезпечення дозволяє швидко та легко створювати елементи, які згодом перетворюються програмою на так званий G-код. Також можна імпортувати файли з інших програм

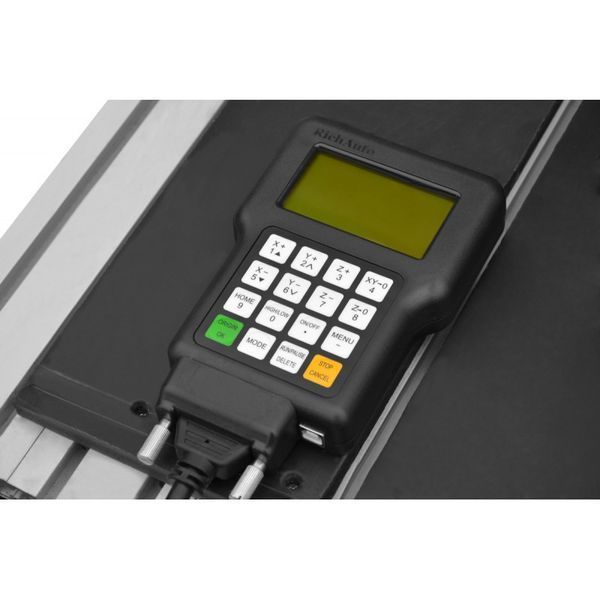

Керування DSP
- Цифрова обробка сигналів
- DSP-контролер машини має власний ЦП та внутрішню пам'ять, що забезпечує безвідмовну роботу та просте керування пристроєм.
- Цей контролер забезпечує плавну роботу пристрою та точність обробки
- Після втрати харчування немає необхідності перезапускати програму
- Вбудована в контролер пам'ять позбавляє необхідності щоразу перезавантажувати програму
Технічні дані
Інвертор шпинделя - 5.5 кВт / 18000 об/хв
Робоча поверхня - 1500 × 3000 мм
Максимальна висота шпинделя - 350 мм
Керування - DSP
Роздільна здатність - 0,001 мм
Програмне забезпечення - ARTCAM PRO
Блок живлення - 400В
Вага - 1380 кг
Габарити верстата - 2300 × 3600 × 2200 мм.
Висота столу - 715 мм

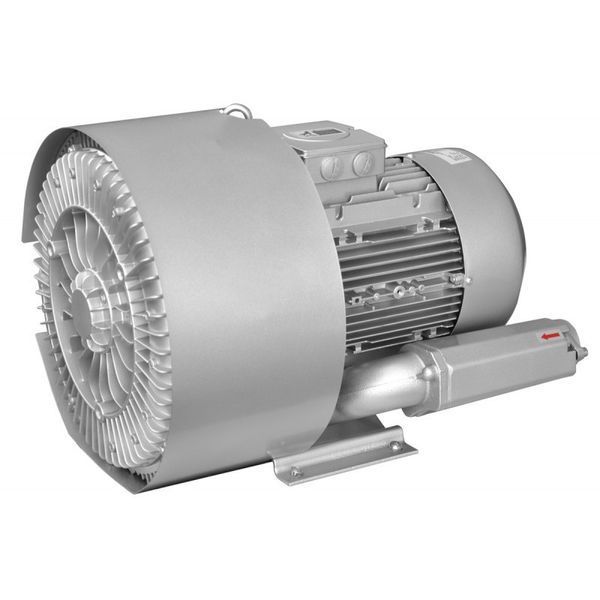

Вакуумний насос - 7,5 кВт
Вакуум - 440 мбар
Напрямні - лінійні
Привід передачі - зубчасті рейки (вісь Z - кульковий гвинт)
