Принцип роботи комплекту.

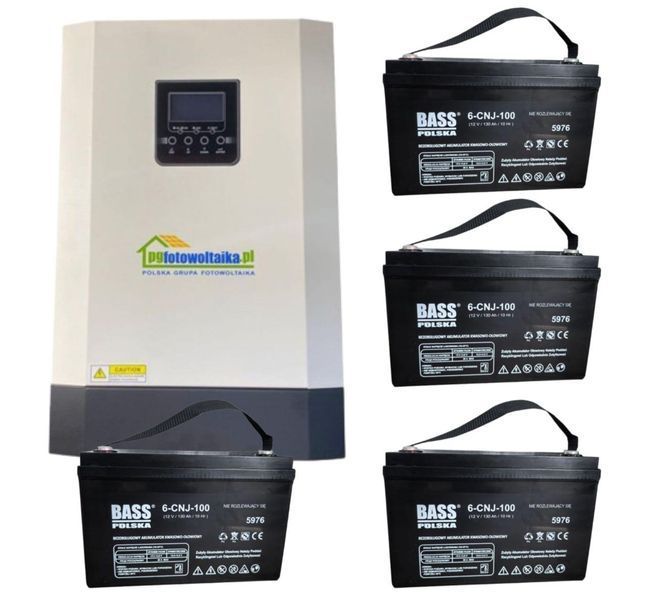

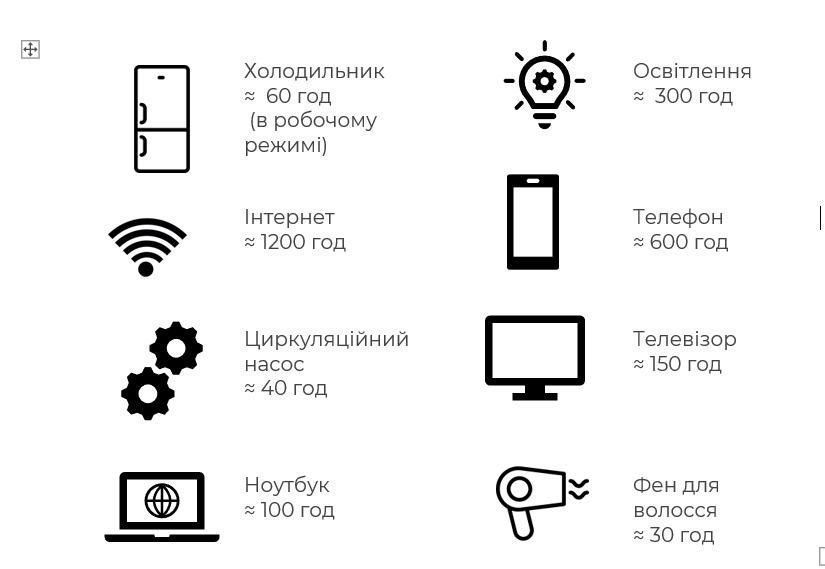

Коли відсутнє електропостачання - інвертор автоматично переводить в режим споживання від акумуляторів. Коли включається електропостачання інвертор заряджає акумулятори. При використанні у вашому приміщенні газового котла, холодильника, освітлення, інтернету, телевізора, комп'ютера. Даного комплекту вистачить до 20-40 год роботи до повного розряду. При максимальному використанні у 5 кВт або наступних приладів - циркуляційних насосів, фени, духовки електричні, посудомийки, пральні машини електричні плитки даного комплекту вистачить до 1 год. Час зарядки при повній розрядці акумуляторів в середньому 10-15 годин при умові оптимальної потужності заряджання 20 Ah що є безпечним та оптимальним для зарядки акумуляторів. В комплекті із чотири акумуляторами AGM (Absorbed Glass Mat) ємністю 130 Аг потужністю 12V які при паралельному з’єднанні нададуть необхідні 48V для роботи інвертора, загальною ємністю 6000 Вт/год.

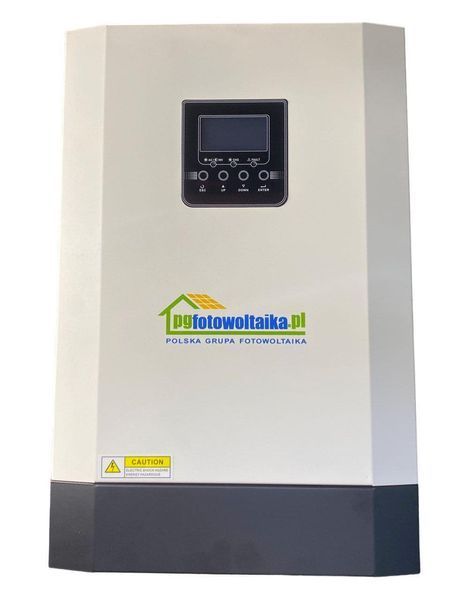

Сонячний фотоелектричний інвертор OFF-GRID PGF OG-5500 MPPT 5.5KW + WiFi є багатофункціональним інвертором та зарядним пристроєм, що поєднує в собі функції інвертора, сонячного зарядного пристрою з ШІМ (широтно-імпульсна модуляція) та зарядного пристрою для акумуляторів.
Технічні дані
Режим мережі
- Форма вхідної напруги – синусоїда (від мережі або генератора)
- Номінальна вхідна напруга – 230V AC
- Низька напруга відключення – 170 В змінного струму (ДБЖ), 90 В змінного струму (типові електричні пристрої)
- Максимальна вхідна змінна напруга – 300 В змінного струму
- Номінальна вхідна частота – 50 Гц / 60 Гц (автоматичне визначення)
- Захист виходу від короткого замикання - режим мережі: захист від перевантаження по струму; режим роботи від батареї: електронний захист
- Час перемикання – 10 мс (типовий ДБЖ); 20 мс (типовий – електричні пристрої)
- Зменшення вихідної потужності – коли вхідна напруга падає нижче 170 В змінного струму, вихідна потужність обмежується
Інверторний режим
- Номінальна вихідна потужність – 5,5 кВА / 5,5 кВт - 5500 Вт
- Форма вхідної напруги – чиста синусоїда
- Номінальна вихідна напруга – 230В±5%
- Вихідна частота – 50 Гц
- Піковий ККД – 94%
- Миттєва пікова потужність – 2x номінальна потужність протягом 5 с – 11000 Вт
- Номінальна вхідна напруга – 48 В постійного струму
- Напруга постійного струму при холодному запуску – 48 В постійного струму
- Власне споживання – <50 Вт
- Власне споживання в режимі «економії» - приблизно 15 Вт
Режим зарядки (зарядний пристрій)
- Струм зарядки (UPS) – 80 A – регулюється
- Напруга зарядки "BULK" - 58,4 В постійного струму (залиті батареї); 56,4 В постійного струму (герметичний, AGM, GEL)
- Напруга зарядки в режимі очікування - 54 В постійного струму
Режим сонячної зарядки PWM
- Максимальний струм зарядки - 110 А
- Напруга відкриття струни Voc – 500 В постійного струму макс
- Напруга постійного струму – 17 В постійного струму
- Власні втрати (на випередження) – 2 Вт
- Максимальна напруга сонячних панелей (VOC): 500 В постійного струму (зверніть увагу, скільки панелей буде підключено)
- Ступінь захисту: IP21
- Діапазон робочих температур: 0-55°C
- Клас захисту: I клас
- Гарантія: 2 роки
- Розміри - 47,2х29,7х13,3 см
- Вага – 10,7 кг
- Інтервали передачі даних 5 хвилин
Функції та переваги
- Багатофункціональність: працює як інвертор змінного струму та зарядний пристрій постійного струму, об'єднує функції мережевого зарядного пристрою 230 В та сонячного контролера заряду

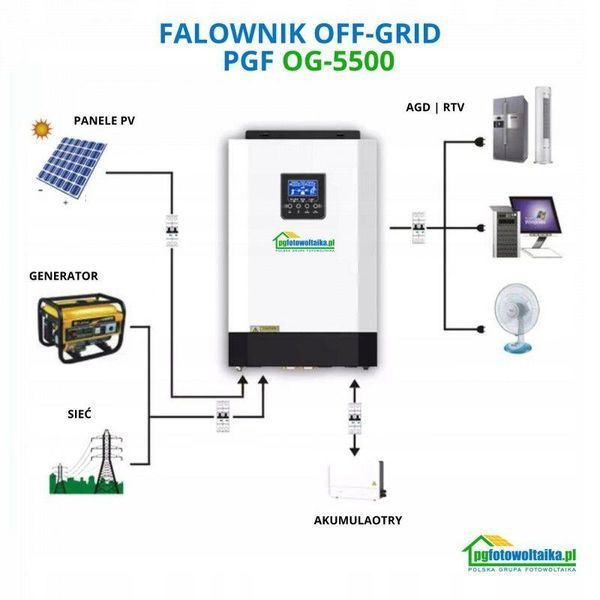

- Гнучкість у використанні: інвертор можна підключити до мережі або генератора енергії для зарядки акумуляторів або живлення пристроїв
- Підтримка батарей: необхідний акумулятор для роботи; мінімальна напруга для запуску – 20 В (від акумулятора) та 30 В (від панелей)
- Інтелектуальний заряд: автоматичний перезапуск після відновлення напруги, захист від перезаряду, перегріву, короткого замикання, інтелектуальний режим зарядки для тривалої роботи
- ШІМ-контролер: ефективно заряджає акумулятор, захист від сплесків, короткого замикання, перевантаження, зворотної полярності

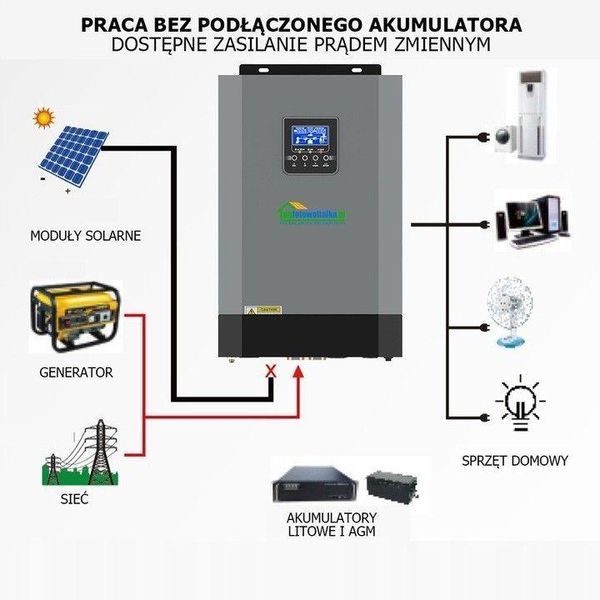

- Підключення: може працювати без підключення до мережі, від акумуляторів та фотоелектричних панелей
- WiFi: вбудований модуль WiFi для дистанційного моніторингу через додаток для смартфона
- Додаток: мобільний додаток дозволяє вимірювати заощадження та контролювати роботу системи
Використання
- Живлення домашніх та інших пристроїв: офісне обладнання, освітлювальне обладнання, обладнання з електродвигунами (вентилятори, кондиціонери, пральні машини, посудомийні машини тощо)
- Моніторинг і контроль: через додаток SmartESS для Android або Apple OS, інтервали передачі даних приблизно 5 хвилин
Підключення та встановлення

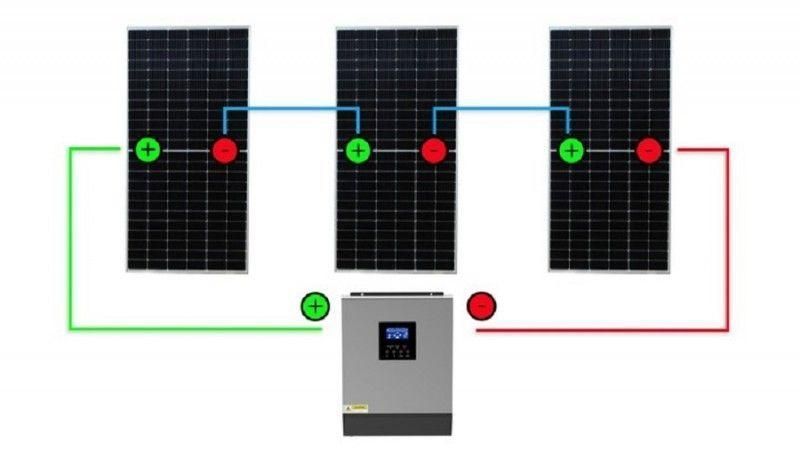

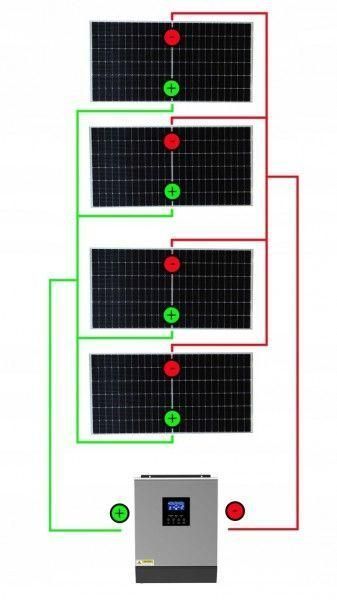

- Методи підключення фотомодулів: паралельне або послідовне з'єднання фотоелектричних панелей
- Рекомендації виробника: враховуйте інструкції зі складання для оптимального використання системи
Цей інвертор забезпечує тривале безперебійне живлення електричних пристроїв, що потребують живлення 230В змінного струму, з можливістю вибору пріоритету живлення: мережа або сонячна батарея. Завдяки компактному дизайну його можна встановити навіть у невеликих приміщеннях або транспортних засобах.
Акумулятор Bass Polska AGM BP-5976
Акумулятор Bass Polska AGM BP-5976 — це сучасне та надійне джерело енергії, яке відзначається високою ефективністю та довговічністю. Завдяки технології AGM (Absorbed Glass Mat), електроліт поглинається скловолоконними матами, що мінімізує ризик витоків, забезпечує стійкість до ударів і дозволяє використовувати акумулятор у будь-якому положенні.
Основні переваги:
- Висока надійність: спеціальний наногелевий електроліт забезпечує стійкість до глибоких розрядів і недозарядів.
- Довговічність: до 15 років у буферному режимі або 900 циклів при глибині розряду 50%.
- Міцність: потовщені пластини підвищують стійкість до навантажень.
- Стійкість до зовнішніх факторів: ударостійкий корпус і герметична конструкція виключають витоки.
Технічні дані:
- Напруга - 12 В
- Вага - 25,9 кг
- Габаритні розміри -330x171x215 мм
- Ємність акумулятора - 130 Ач
- Максимальний зарядний струм - 39 А
