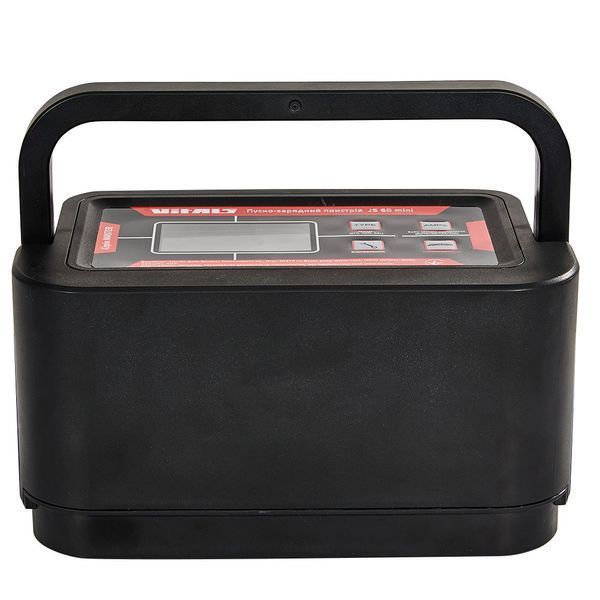

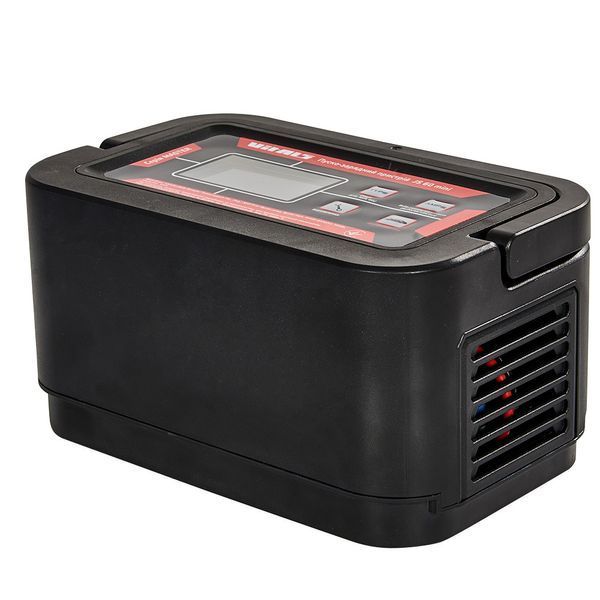

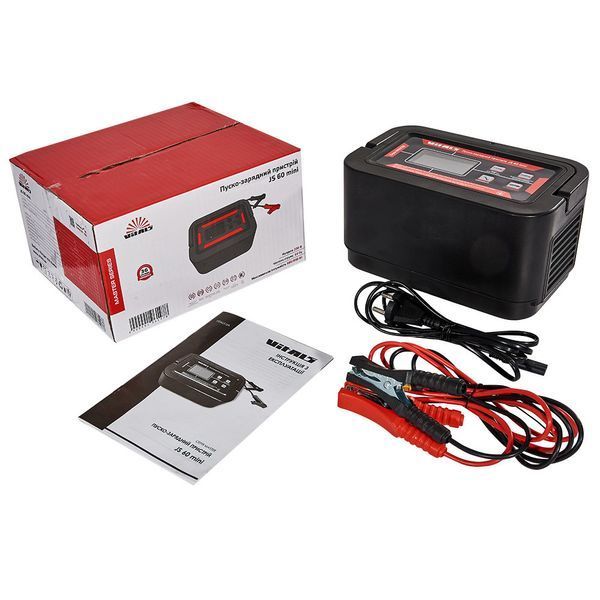

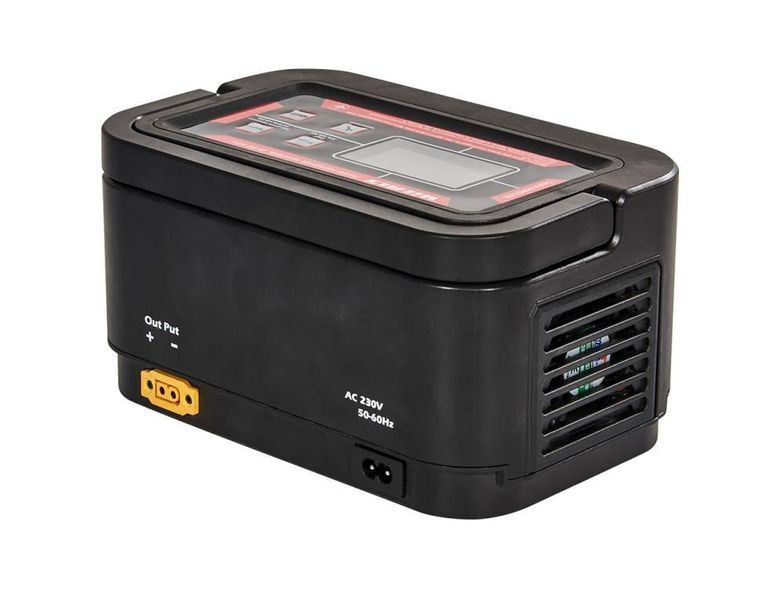

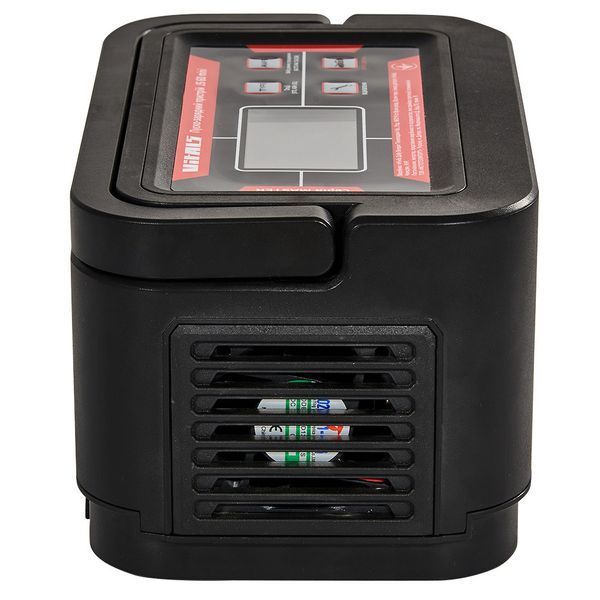

Опис пуско-зарядного пристрою Vitals Master JS 60 mini
Пуско-зарядний пристрій моделі «Vitals Master JS 60 mini» призначений для заряджання свинцево-кислотних акумуляторних батарей 12 У всіх типів для транспортних засобів, іншого промислового та побутового обладнання, а також запуску двигунів транспорту з розрядженими акумуляторами. Крім того, виріб може використовуватися як блок живлення приладів напругою 12 В.

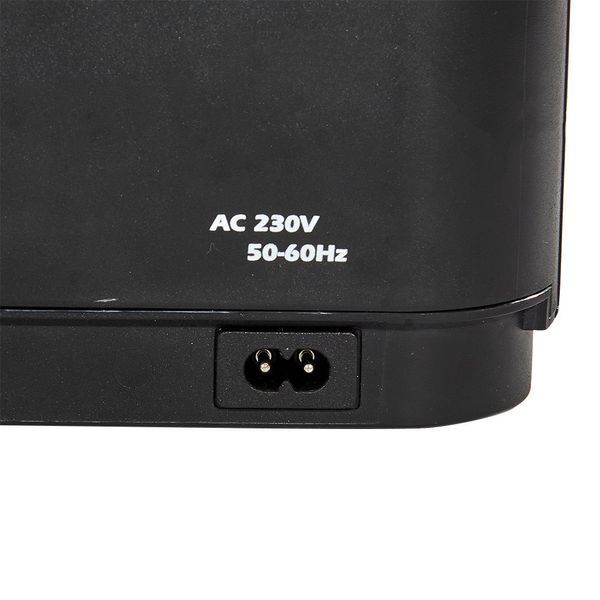

Джерелом електроживлення виробу слугує однофазна мережа змінного струму напругою 230 В та частотою 50 Гц. Конструкція виконана у пластиковому діелектричному корпусі, захисне заземлення не передбачене.
Пуско-зарядний пристрій моделі «Vitals Master JS 60 mini» належить до «інтелектуальних» електронних виробів і призначень для використання в стаційних умовах на паркінгах, у гаражах тощо або в «польових умовах» за наявності пересувних джерел електроживлення.
Електронний блок, про
Принцип дії виробу на основі інверторного блоку побудов на перетворенні змінного струму 1-фазної мережі 230 В, частотою 50 Гц у вихідний постійний струм за технологією широтно-імпульсної модуляції із високим рівнем стабільності. Вироби з інверторним блоком на відміну від традиційних трансформаторних із випрямленням струму діодами:
- – не викликають сплесків напруги в електромережі під час роботи, що дає змогу без перешкод використовувати їх у побуті;
- – не мають залежності зарядного струму від колівань струму вхідної мережі;
- – не впливають на роботу інших мережевих побутових приладів;
- – у схемних рішеннях виробу закладені захисні функції (від помилкового під'єднання до клем аккумулятора; від зворотного струму після запуску двигуна; від короткого замикання клем; від заряджання пошкоджених батарей, які втратили здатність накопичувати енергію; від перегріву виробу, коли він автоматично переходити в режим повільного заряду)
- – мають компактні розміри та малу масу, що дає змогу підвищити зручність і мобільність під час роботи.

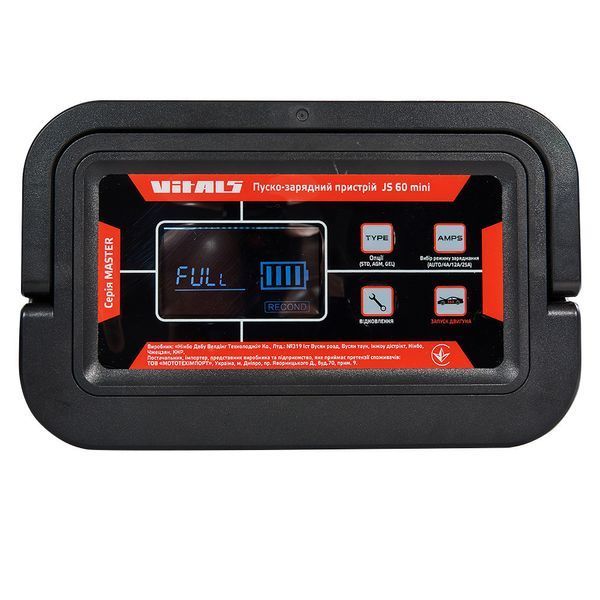

Наявність у конструкції яскравого цифрового LED-дисплея полегшує користування виробом у темряві.
Використання сучасних розробок і технологій для виготовлення виробу забезпечує оптимальні робочі характеристики, безвідмовну роботу та довговічність у процесі експлуатації.
Опис пуско-зарядного пристрою Vitals Master JS 60 mini
Пуско-зарядний пристрій моделі «Vitals Master JS 60 mini» призначений для заряджання свинцево-кислотних акумуляторних батарей 12 У всіх типів для транспортних засобів, іншого промислового та побутового обладнання, а також запуску двигунів транспорту з розрядженими акумуляторами. Крім того, виріб може використовуватися як блок живлення приладів напругою 12 В.
Джерелом електроживлення виробу слугує однофазна мережа змінного струму напругою 230 В та частотою 50 Гц. Конструкція виконана у пластиковому діелектричному корпусі, захисне заземлення не передбачене.
Пуско-зарядний пристрій моделі «Vitals Master JS 60 mini» належить до «інтелектуальних» електронних виробів і призначень для використання в стаційних умовах на паркінгах, у гаражах тощо або в «польових умовах» за наявності пересувних джерел електроживлення.
Електронний блок, про
Принцип дії виробу на основі інверторного блоку побудов на перетворенні змінного струму 1-фазної мережі 230 В, частотою 50 Гц у вихідний постійний струм за технологією широтно-імпульсної модуляції із високим рівнем стабільності. Вироби з інверторним блоком на відміну від традиційних трансформаторних із випрямленням струму діодами:
- – не викликають сплесків напруги в електромережі під час роботи, що дає змогу без перешкод використовувати їх у побуті;
- – не мають залежності зарядного струму від колівань струму вхідної мережі;
- – не впливають на роботу інших мережевих побутових приладів;
- – у схемних рішеннях виробу закладені захисні функції (від помилкового під'єднання до клем аккумулятора; від зворотного струму після запуску двигуна; від короткого замикання клем; від заряджання пошкоджених батарей, які втратили здатність накопичувати енергію; від перегріву виробу, коли він автоматично переходити в режим повільного заряду)
- – мають компактні розміри та малу масу, що дає змогу підвищити зручність і мобільність під час роботи.
Наявність у конструкції яскравого цифрового LED-дисплея полегшує користування виробом у темряві.
Використання сучасних розробок та технологій для виготовлення виробу забезпечує оптимальні робочі характеристики, безвідмовну роботу та довговічність у процесі експлуатації.
| Максимальний струм заряджання, А |
25 |
| Максимальний струм запуску, А |
60 |
| Максимальна споживана потужність |
|
| під час заряджання/запуску, А |
660/850 |
| Параметри живлення: |
|
| - напруга, В |
230 |
| – частота, Гц |
50 |
| Діапазон індикації напруги, В: |
|
| – для АКБ 12 В |
10…15,8±0,2 |
| Напруга повністю зарядженої* АКБ 12 В: |
|
| – STANDART |
14,4 В |
| – AGM/GEL |
14,7 В |
| – режим «Відновлення» |
15,8 В |
| – «Зимовий» режим (за температури нижче 5°С) |
14,7 В |
| Значення параметрів у режимі «Живлення» |
12 В/3,5 А/50 Вт |
| Сумісні типи акумуляторних батарей: |
|
| - свинцево-кислотні всіх типів |
Так |
| - (STD, GEL/AGM) |
Так |
| - 12 В |
Так |
| - до 250 А • рік |
Так |
| Тип режиму заряджання** |
автоматичний у 4 етапи |
| Клас захисту від ураження електрострумом |
II |
| Клас теплостійкості ізоляції |
А |
| Режим роботи |
S1 (постійний) |
| Ступінь захисту корпусу |
IP21 |
| Температурний діапазон використання виробу, °C |
від -20 до +40 |
| Габарити пакування, мм |
250×210×140 |
| Маса нетто/брутто, кг |
1,8/2,1 |
