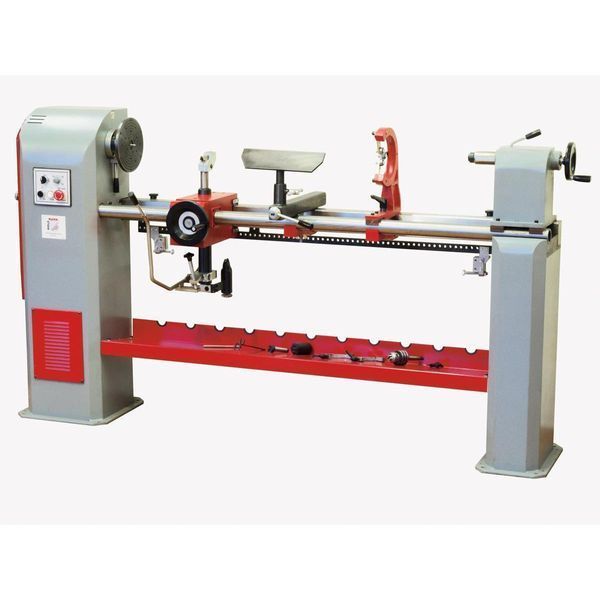

Копіювально-токарний верстат Holzmann DBK 1300 230 В – це ефективне обладнання для обробки циліндричних, конічних та фасонних заготовок із деревини довжиною до 1300 мм, діаметром до 220 мм. Оснащення верстата копіювальним пристроєм дозволяє з високою точністю виробляти однотипні деталі та ефективно використовувати модель у серійному виробництві. Довжина копіювання до 1100 мм та глибина до 50 мм дозволяють виконувати проекти різної складності.
Верстат продуктивно та якісно працює з різними породами дерева завдяки витривалому двигуну потужністю 1,5 кВт (230 В) та 4 швидкостям обертання шпинделя (500, 1000, 1950 та 2800 об/хв). Конструкція верстата виготовлена з міцної сталі і має високу стійкість до скручування та деформацій. Такий токарний верстат з копіром стане чудовим придбанням, яке розширить можливості виробництва та збільшить його потужність.
Особливості копіювально-токарного верстата Holzmann DBK 1300230 В
Копіювальний пристрій з довжиною копіювання до 1100 мм, глибиною до 50 мм
Максимальна довжина заготовки – 1300 мм, діаметр – до 220 мм
Надійний, витривалий двигун потужністю 1,5 кВт (230 В)
4 швидкості обертання шпинделя – 500, 1000, 1950 та 2800 об/хв
Зміна швидкості перекиданням ременя на інший шків
Міцна задня бабка з подвійною напрямною та центруванням за допомогою круглої сталевої напрямної
Трикулачковий рухомий люнет
Посібник із швидкою фіксацією та плавним регулюванням висоти
Посадкове різьблення шпинделя - М33
Посадковий конус задньої бабки - КМ2
Можливість одноручного керування за допомогою ексцентрикових затискачів
Кнопка аварійної зупинки
Стійка до скручування сталева конструкція
Велика кількість аксесуарів у стандартній комплектації
Сертифікація РЄ
Гарантія 24 місяці.
Комплектація копіювально-токарного верстата Holzmann DBK 1300230 В
В базову комплектацію моделі входять:
Копіювальний пристрій
Планшайба 220 мм
Гвинтовий патрон
4-зубчастий паводковий патрон 40 мм
Свердлильний патрон 3-16 мм
Оправлення B16-MT2
Підручник з ексцентриковим затискачем
Центр КМ2, що обертається.
Часті запитання
Більш інформації про копіювально-токарні верстати читайте у відповідях на популярні питання.
Чим копіювально-токарні верстати відрізняються від стандартних токарних?
Копіювально-токарні верстати оснащуються спеціальним копіювальним пристроєм, що точно відтворює форму деталі з оригіналу або за шаблоном. Це дозволяє робити велику кількість однотипних деталей, що робить ці верстати незамінними для серійного виробництва.
Як працює копір на копіювально-токарному верстаті?
Копіювальний пристрій (копір) складається з:
Шаблона – еталонна деталь або профіль, який потрібно відтворити
Копіювальна каретка - інструмент, що рухається за формою шаблону
Гідравлічна або механічна система для передачі руху копіювального пристрою.
Рух інструмента автоматично повторює контур шаблону, забезпечуючи точне копіювання форми.
Які існують типи копіювально-токарних верстатів?
Копіювально-токарні верстати класифікують на:
Механічні – використовують механічну систему передачі руху від шаблону до різця
Гідравлічні – працюють за допомогою гідравлічної системи, яка забезпечує плавність та точність рухів
ЧПУ – автоматизовані машини, де форма задається у цифровому вигляді без фізичного шаблону.
За якими параметрами вибирати копіювально-токарний верстат?
При виборі мають значення:
Максимальний діаметр та довжина заготовок
Глибина та довжина копіювання
Потужність двигуна
Посадкове різьблення шпинделя
Діапазон швидкостей шпинделя
Жорсткість та стабільність конструкції.
З якими матеріалами можна працювати на копіювально-токарному верстаті?
Таке обладнання дозволяє обробляти:
Деревину - для виготовлення меблевих деталей, балясини, декоративних елементів
Метал – для виготовлення осей, валів, корпусів зі складною геометрією
Пластик – для створення серійних деталей з профілем, що повторюється.
ВИРОБКИ, ЩО ОТРИМАЮТЬСЯ:
СХЕМА ОБРОБКИ:
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
Зміна швидкості за допомогою перекидання ременя на інші шківи верстата
Трикулачковий рухомий люнет
Кнопки зміни швидкості та кнопка автостопу
